Miksi pyörrevirtausmittari on ensisijainen ratkaisu tarkkuuskaasun ja höyryn mittaukseen?

Nestedynamiikan erikoisalalla Pyörrevirtausmittari erottuu ainutlaatuisesta "pyörreprecessio" -periaatteestaan, joka tarjoaa suuren tarkkuuden ja laajan käänteissuhteen. Esittely SA80T-TP-sarja edustaa merkittävää harppausta eteenpäin yksinkertaista tilavuusmittausta pidemmälle. Tämä sarja on standardin SA80T:n lämpötila- ja painekompensoitu versio, joka on erityisesti suunniteltu käsittelemään kokoonpuristuvien nesteiden, kuten höyryn ja teollisuuskaasujen, mittaamisen monimutkaisuutta. Integroimalla useita anturielementtejä yhdeksi yksiköksi se yksinkertaistaa asennusta ja parantaa merkittävästi prosessin ohjaukseen ja kustannusten allokointiin käytetyn tiedon luotettavuutta.

Kuinka SA80T-TP-sarja saavuttaa ylivoimaisen paineen kompensoinnin?

Ensisijainen haaste kaasujen ja höyryn mittauksessa on niiden kokoonpuristuvuus; niiden tiheys muuttuu merkittävästi lämpötilan ja paineen vaihtelun myötä. The Paineenkompensointipyörrevirtausmittari ratkaisee tämän suorittamalla reaaliaikaisia laskelmia.

Onko integroitu anturisuunnittelu tehokkaampi kuin ulkoiset lähettimet?

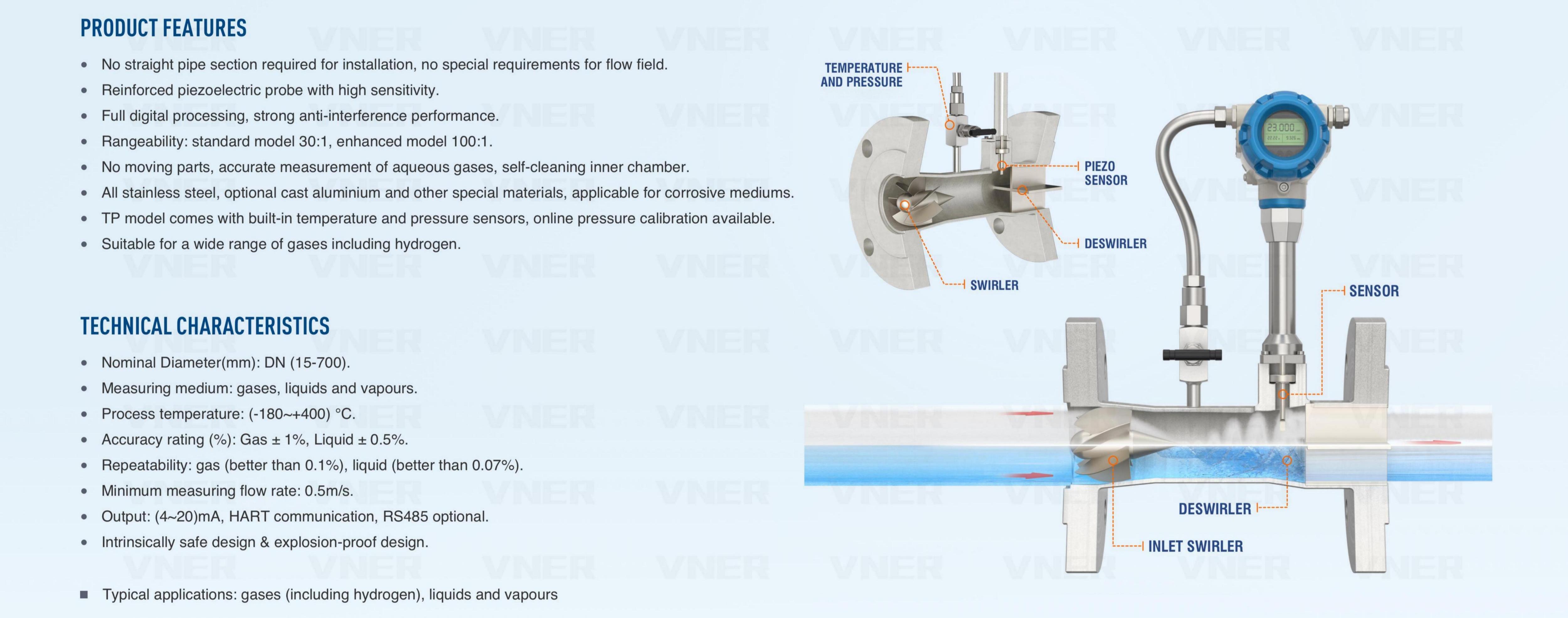

SA80T-TP, joka perustuu samaan tehokkaaseen pyörregeneraattoriin ja anturiin kuin vakio SA80T, integroi sisäänrakennetun lämpötilan ja paineen mittauksen suoraan virtausrunkoon. Perinteiset asennukset vaativat usein erilliset painelähettimet ja RTD:t (Resistance Temperature Detectors), jotka on asennettu alavirtaan, mikä aiheuttaa mahdollisia vuotokohtia ja lisää johdotuksen monimutkaisuutta. Pyörrevirtausmittarin integroitu lähestymistapa varmistaa, että lämpötila ja paine mitataan tarkalleen pisteessä, jossa pyörretaajuus havaitaan, mikä johtaa paljon tarkempaan reaaliaikaiseen tiheyslaskentaan.

Mitkä ovat SA80T-TP-sarjan ensisijaiset tekniset tiedot?

Ymmärtääksesi kuinka tämä Pyörrevirtausmittari verrattuna edeltäjiinsä, voimme tarkastella toiminnallisia ydinparametreja seuraavassa taulukossa:

Miksi reaaliaikainen tiheyslaskenta on tärkeää höyry- ja kaasuverkoille?

Energianmittauksessa mittaaminen "kuinka paljon tilaa neste vie" (tilavuusvirtaus) on usein vähemmän tärkeää kuin "kuinka paljon energiaa tai massaa siirretään". Tässä kohtaa integroidulla kompensoinnilla varustetusta pyörrevirtausmittarista tulee välttämätön.

Kuinka muunnin käsittelee monimuuttujatuloja?

SA80T-TP:n muunninyksikkö on järjestelmän "aivot". Se ottaa taajuussignaalit pyörreanturilta ja yhdistää ne sisäisten lämpötila- ja paineantureiden tietoihin. Laite laskee nesteen hetkellisen tiheyden käyttämällä esikonfiguroituja väliaineparametreja, kuten kylläisen höyryn ominaisuuksia tai tiettyjä kaasukoostumuksia. Tämän ansiosta pyörrevirtausmittari voi tarjota massavirtauksen ja vakiotilavuusvirtauksen lähtöjä tavanomaisen käyttötilavuusvirtauksen rinnalla.

Kestääkö SA80T-TP sekä kylläistä että tulistettua höyryä?

Höyryjärjestelmiä on tunnetusti vaikea valvoa, koska höyry voi siirtyä kyllästyneen ja tulistetun tilan välillä riippuen kattilan suorituskyvystä ja putken eristyksestä. SA80T-TP Pyörrevirtausmittari sopii erityisen hyvin näihin ympäristöihin. Koska se tarkkailee jatkuvasti sekä lämpötilaa että painetta, se voi määrittää höyryn tilan ja soveltaa oikeita tiheystaulukoita. Kyllästetylle höyrylle, jossa lämpötila ja paine ovat yhteydessä toisiinsa, kahden anturin kokoonpano tarjoaa redundanssitarkistuksen, joka varmistaa tarkkuuden, vaikka yksi parametri vaihtelisi odottamattomasti.

Mikä tekee pyörrevirtausmittarista ihanteellisen energian mittaukseen ja kustannusten jakamiseen?

Tarkkuus "Energy Metering" on teollisuuden kustannusten hallinnan kulmakivi. Kun tehtailla on yhteinen keskuskattila tai paineilmalaitos, tarkka "kustannusten allokointi" riippuu virtausmittarin kyvystä normalisoida tietoja.

Kuinka vakiovolyymivirta parantaa kustannusten läpinäkyvyyttä?

Paineilma- ja kaasuverkoissa paine laskee usein pitkien putkistojen aikana. Standardi Pyörrevirtausmittari ilman korvausta ilmoittaisi putken alussa ja lopussa erilaisia tilavuuksia, vaikka kaasua ei menetettäisikään. The SA80T-TP muuntaa kaikki lukemat "standarditilavuusvirtaukseksi" (esim. Nm³/h tai SCFM), mikä viittaa kiinteään vertailupaineeseen ja lämpötilaan. Näin varmistetaan, että jokainen osasto tai vuokralainen laskutetaan kulutettujen kaasumolekyylien todellisen määrän perusteella paikallisista paineenvaihteluista riippumatta.

Miksi "Vortex Precession" -periaate on luonnostaan ​​vankka?

Pyörregeneraattori tuloaukossa Pyörrevirtausmittari pakottaa sisään tulevan nesteen pyörivään liikkeeseen. Kun neste tulee laajennusosaan, pyörteen keskipiste suorittaa gyroskooppisen precession. Tämän precession taajuus on suoraan verrannollinen virtausnopeuteen. Toisin kuin turbiinimittarit, niissä ei ole liikkuvia osia, jotka voivat kulua tai takertua. Toisin kuin aukkolevyissä, niissä ei ole teräviä reunoja, jotka voivat kulua. Tämä tekee SA80T-TP vähän huoltoa vaativa ratkaisu nopealle höyrylle ja "likaisille" teollisuuskaasuille, joissa muut anturit saattavat epäonnistua.

Kuinka määritetyt mediaparametrit varmistavat sovellusten monipuolisuuden?

SA80T-TP-sarjan joustavuus piilee sen ohjelmistopohjaisessa kompensointimoottorissa, joka voidaan räätälöidä putken nesteen mukaan.

Mitä termodynaamisia korrelaatioita käytetään tarkkuuteen?

Laitteessa käytetään alan standardikaavoja korkeimman tarkkuuden varmistamiseksi. Olipa kyseessä veden ja höyryn IAPWS-IF97-taulukot tai maakaasun AGA/SGERG-standardit, Pyörrevirtausmittari suorittaa nämä monimutkaiset laskelmat sisäisesti. Käyttäjät yksinkertaisesti määrittävät materiaaliparametrit käyttöönoton aikana, ja mittari hoitaa loput, pysyen asennettujen antureiden ja todellisten prosessiolosuhteiden kalibroitujen rajojen sisällä.

Voidaanko SA80T-TP integroida nykyaikaisiin prosessinohjausjärjestelmiin?

Nykyaikaisessa älykkäässä tehtaassa Pyörrevirtausmittari toimii datakeskuksena. Koska se tulostaa massavirran, lämpötilan ja paineen, se voi tarjota kolme datajoukkoa yhden digitaalisen liitännän kautta (kuten HART-, Modbus- tai 4-20 mA signaalit). Tämä monimuuttujalähtö on välttämätön edistyneille "Process Control" -silmukaille. Esimerkiksi kemiallisessa reaktorissa, jossa reaktioon tarvitaan tietty massa kaasua, SA80T-TP tarjoaa suoran massavirta-arvon, jolloin PLC:n ei tarvitse suorittaa ulkoisia kompensointilaskelmia, mikä vähentää järjestelmän latenssia ja mahdollisia ohjelmointivirheitä.

Helpottaako SA80T-TP asennusta rajoitettuihin tiloihin?

Tila on usein ylivoimainen teollisuusjakotukissa ja liukukiinnitetyissä laitteissa. Suunnittelu SA80T-TP Pyörrevirtausmittari käsittelee näitä fyysisiä rajoituksia suoraan.

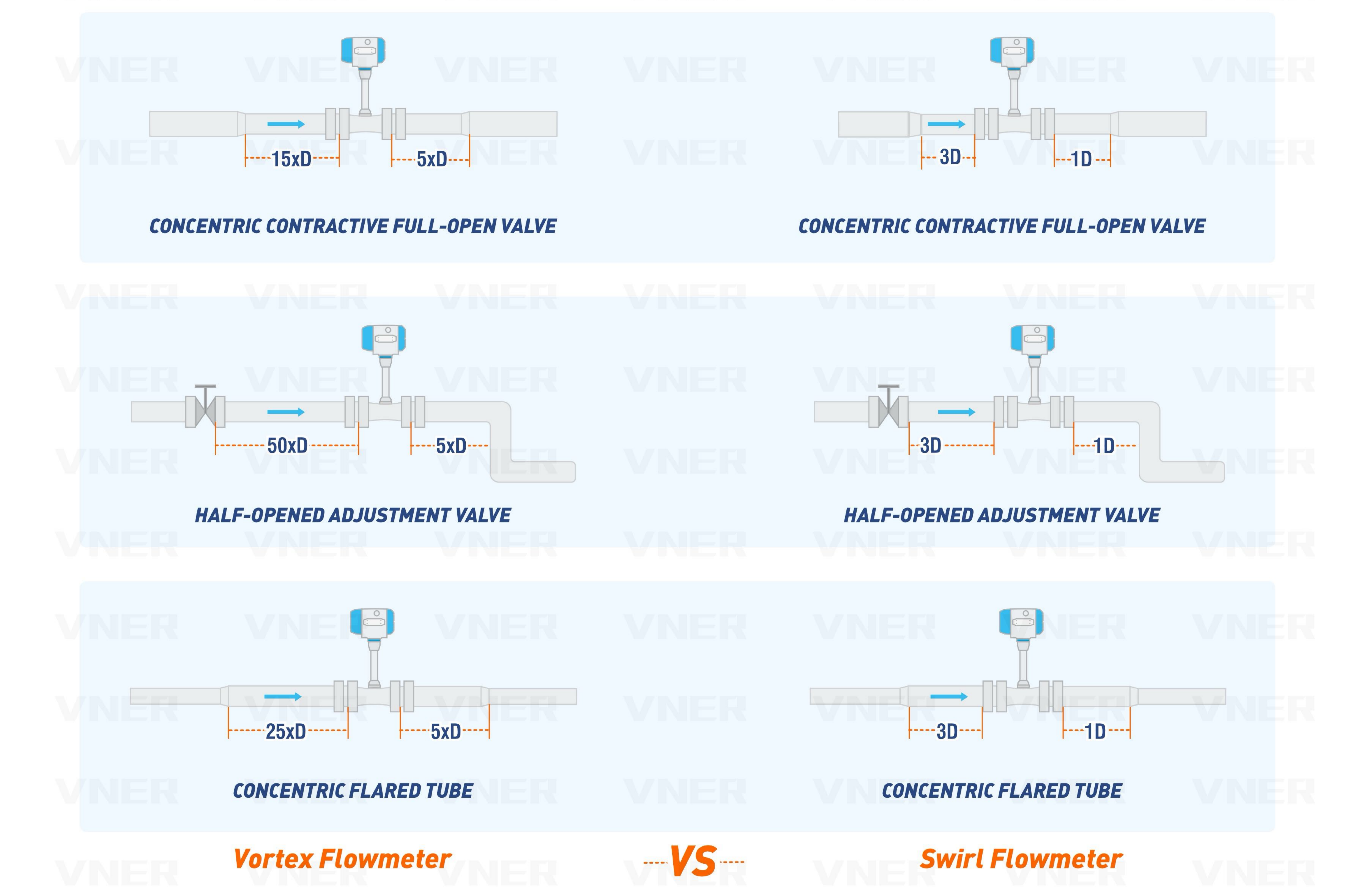

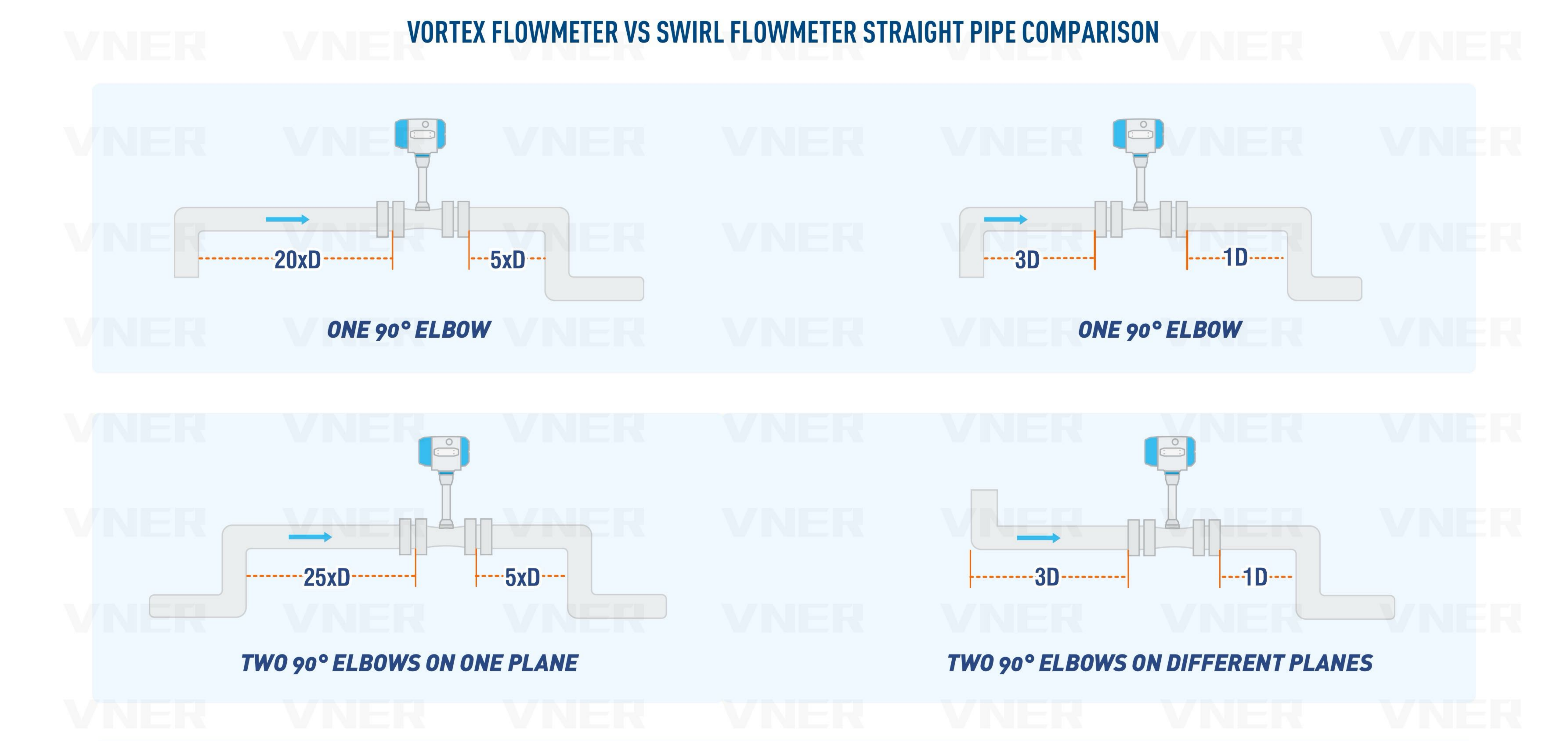

Onko suorien putkien vaatimuksia alennettu?

Tavallisiin pyörrevirtausmittareihin verrattuna Pyörrevirtausmittari on yleensä vähemmän herkkä ylävirran virtaushäiriöille, koska pyörregeneraattori tehokkaasti "profiloi" nesteen nopeuden, kun se tulee mittariin. Kun yhdistät tämän integroitujen lämpötila- ja paineantureiden kanssa, mittauspisteen "jalanjälki" pienenee huomattavasti. Ylimääräisiä suoria putkiosia ei tarvita erillisiin paine- tai lämpötilahanoihin, mikä tekee siitä SA80T-TP erinomainen valinta jälkiasennukseen olemassa oleviin paineilma- tai höyrylinjoihin, joissa tilaa on rajoitetusti.

Kuinka sisäänrakennettu korvaus vähentää kokonaiskustannuksia?

Vaikka alkuperäinen ostohinta a Paineenkompensointipyörrevirtausmittari voi olla suurempi kuin perustilavuusmittari, "Omistuskustannukset" ovat usein alhaisemmat. Asennuskustannukset pienenevät, koska erillisten antureiden, erityisten asennustarvikkeiden ja lisäkaapeloinnin tarve eliminoituu. Lisäksi parantunut tarkkuus energiataseessa ja kustannusten allokoinnissa estää "näkymättömät" häviöt höyry- ja kaasuverkostoissa, mikä tarjoaa nopean tuoton investoinneille paremman tehokkuuden ansiosta.
