Suunnitteluopas kemian-, hyöty- ja teollisuussovelluksiin

Tarkka virtausmittaus on kriittinen rooli vedenkäsittelyssä, kemiankäsittelyssä, yleishyödyllisissä ja ympäristöteollisuudessa. Kaikki "vesi" ei kuitenkaan toimi samalla tavalla. Erot johtavuudessa, mineraalipitoisuudessa, puhtaudessa, syövyttävyydessä, hygieniavaatimuksissa ja asennusrajoituksissa vaikuttavat suoraan virtausmittarin valintaan ja pitkän aikavälin mittausvakauteen.

---

Instrumentointitekniikan näkökulmasta oikean valinnan on tasapainotettava:

• Mittaustarkkuusvaatimukset

• Nesteen johtavuus ja puhtaus

• Asennustila ja putkiolosuhteet

• Budjetti ja elinkaarihuoltokustannukset

• Prosessin luotettavuus ja vaatimustenmukaisuus

Tämä opas tarjoaa käytännön tekniikan yleiskatsauksen 10 yleistä vesityyppiä , sovitettuna sopiviin mittaustekniikoihin ja sovelluskeskeiseen instrumenttien valintaan.

---

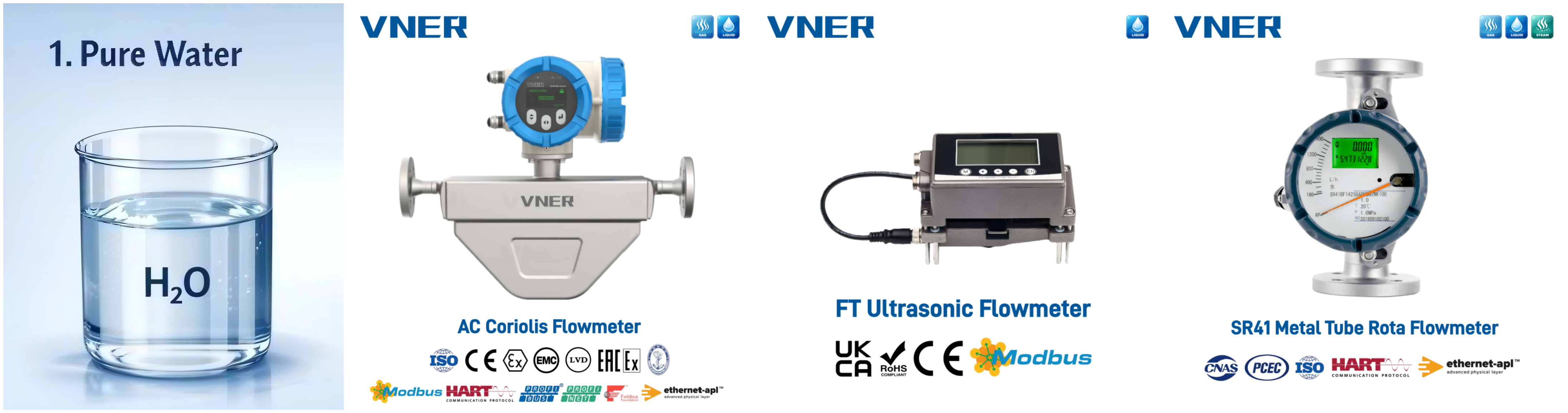

1. Puhdas vesi

Sovellukset: puolijohde-, lääke-, laboratoriojärjestelmät

Ominaisuudet: erittäin alhainen johtavuus, korkea puhtaus

Haasteet :

• Johtavuus usein liian alhainen normaalille EMF:lle

• Saastumisherkät järjestelmät

• Korkean tarkkuuden annosteluvaatimukset

Suositellut ratkaisut:

• A-sarja Coriolis → tarkka annostelu ja annostelu

• VNFT Ultraääni → ei-tunkeileva mittaus

• SR41 kiertomittari → paikallinen visuaalinen merkintä liukujärjestelmissä tai laboratoriolinjoissa

Tekninen huomautus

Kiertomittareita käytetään laajalti liukukiinnitetyissä puhtaan veden jakelupaneeleissa, joissa yksinkertainen paikallinen näyttö riittää ja nolla virrankulutus on parempi.

---

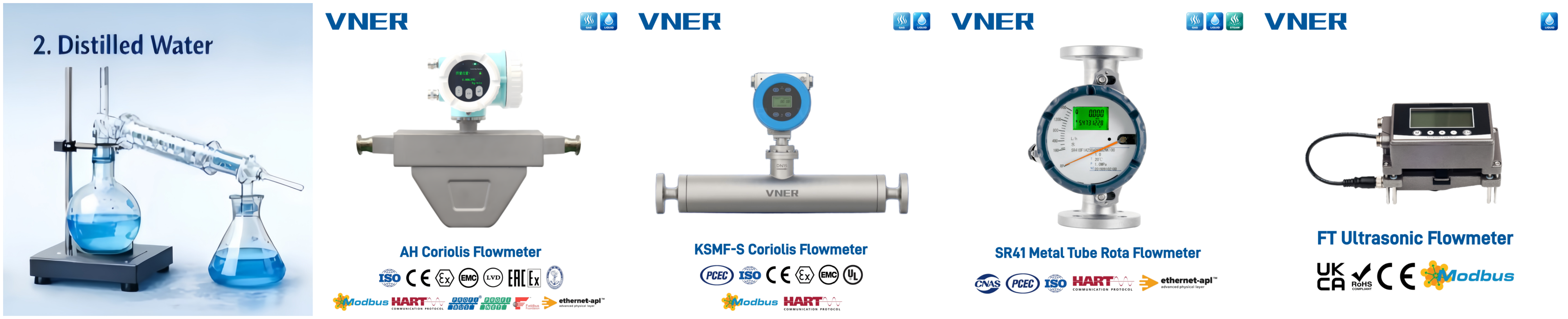

2. Tislattu vesi

Sovellukset: laboratorio, lääketiede, akkujen valmistus

Ominaisuudet: alhainen johtavuus, puhtaat järjestelmät

Suositellut ratkaisut:

• AH / KSMF-S Hygienic Coriolis tarkkaan annosteluun

• Ultraääni siirtolinjoille

• SR41 kiertomittari laboratorio- tai pienille prosessilinjoille

Tekninen huomautus

Kompaktit sähkömagneettiset mittarit valitaan usein pakattuihin laitteisiin rajallisen asennustilan vuoksi.

---

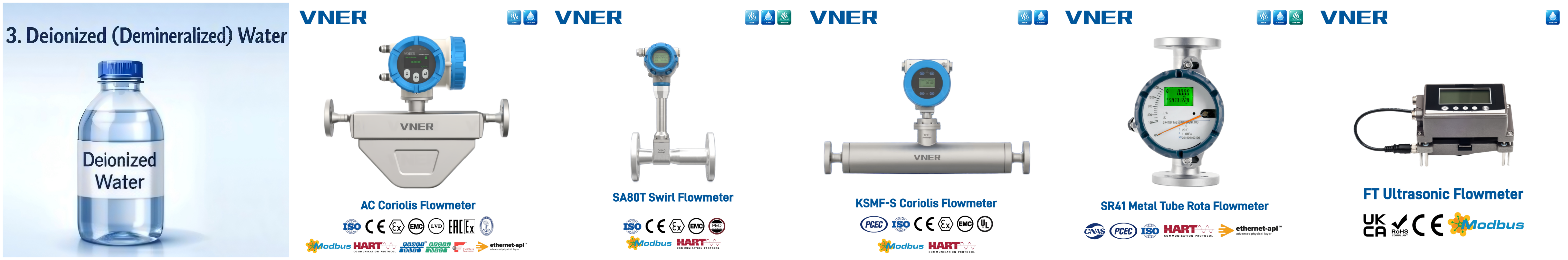

3. Deionisoitu (DI) vesi

Sovellukset: voimalaitosten kattilan syöttö, elektroniikan valmistus

Ominaisuudet: erittäin alhainen johtavuus, suljetun silmukan järjestelmät

Suositellut ratkaisut:

• VNFT Ultrasonic putkikuljetukseen

• AC tai AH Coriolis annosteluun

• SA80T Pyörre vakaaseen kompaktiin asennuksiin

• SR41 kiertomittari liukukiillotusyksiköille

Tekninen huomautus

DI-kiillotusjalkojen ja käyttöpistejärjestelmien rotametrit ovat edelleen laajalti hyväksyttyjä yksinkertaisuuden ja nollajohtavuusriippuvuuden vuoksi.

---

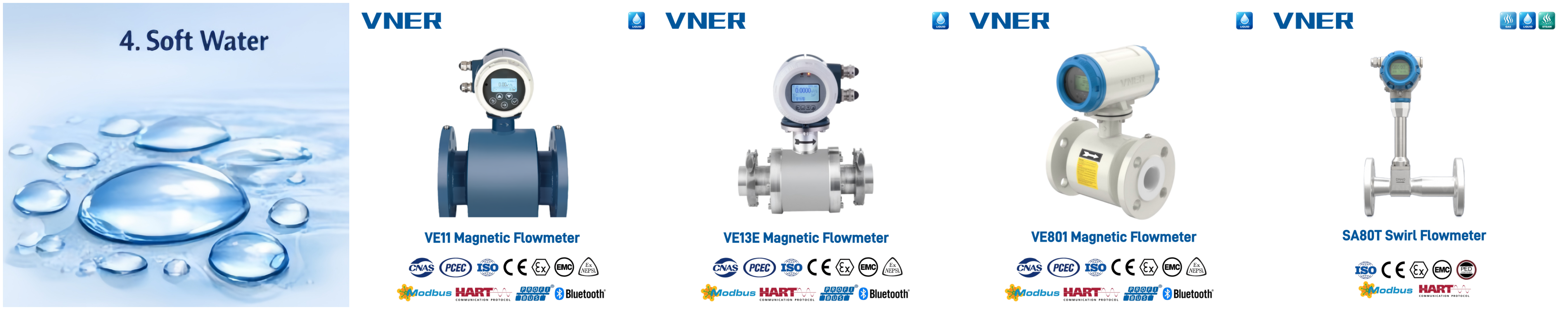

4. Pehmeä vesi

Sovellukset: LVI, kattilan syöttö, jäähdytysjärjestelmät

Ominaisuudet: vakaa johtavuus, alhainen skaalaus

Suositellut ratkaisut:

• VE Premium -sarjan EMF pääputkia varten

• VE803 Compact EMF liukujärjestelmille ja OEM-laitteille

• VE801 Taloudellinen EMF kustannusherkkään kunnallistekniikan hankkeisiin

• Pyörre lämpö- tai kompakteihin asennuksiin

Tekninen näkemys

Pehmeä vesi tarjoaa ihanteelliset olosuhteet sähkömagneettiselle tekniikalle, mikä mahdollistaa vakaan pitkän aikavälin mittauksen vähäisellä huollolla.

---

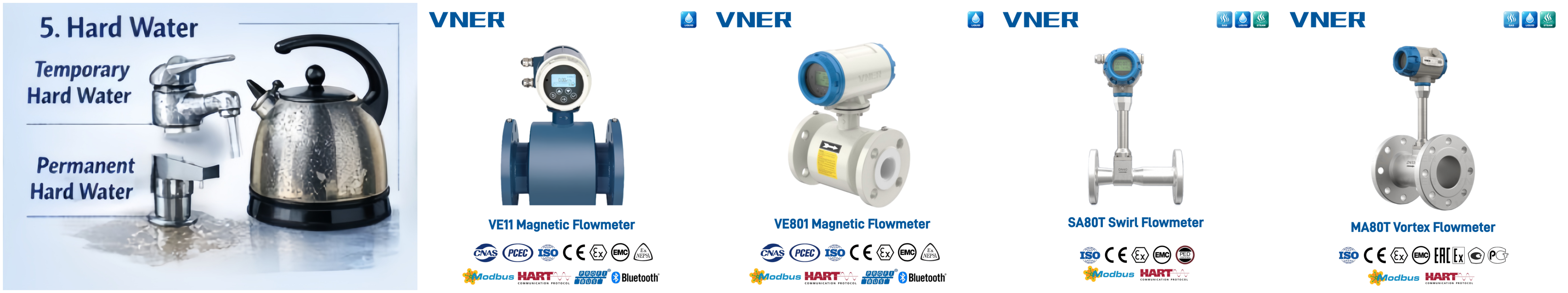

5. Kova vesi

Sovellukset: kunnallinen huolto, kaivos-, jäähdytysvesi

Ominaisuudet: korkea mineraalipitoisuus, hilseilyriski

Suositellut ratkaisut:

• VE Premium EMF hilseilyä estävällä vuorauksella

• VE801 Taloudellinen EMF kunnallisiin ja irtovesihankkeisiin

• Pyörremittarit kestävään toimintaan skaalausolosuhteissa

Tekninen huomautus

Taloudellisia sähkömagneettisia malleja käytetään laajalti suurissa kunnallisissa tai teollisissa jakeluverkoissa, joissa budjetin hallinta on välttämätöntä.

---

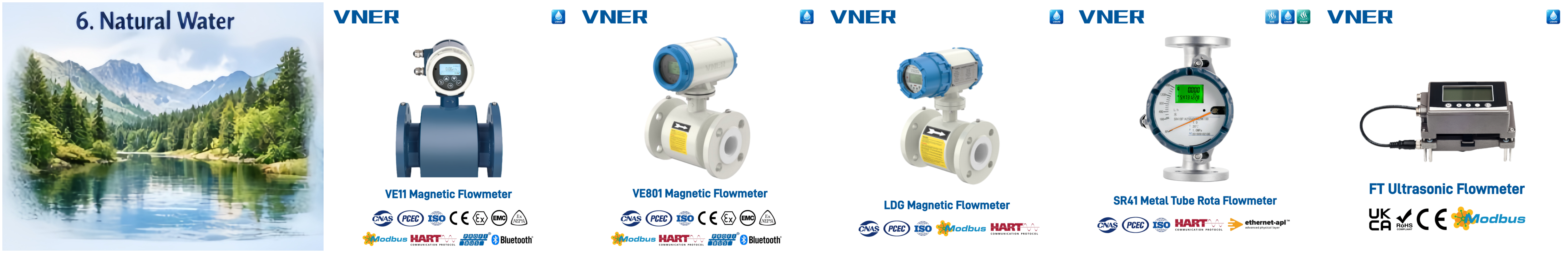

6. Luonnonvesi (joki / raakavesi)

Sovellukset: imujärjestelmät, kastelu, vedenkäsittely

Ominaisuudet: suspendoituneet kiintoaineet, vaihteleva johtavuus

Suositellut ratkaisut:

• VE Premium EMF puhdistamoille

• VE801 / LDG Economic EMF suurille jakeluverkostoille

• Ultraääni halkaisijaltaan suuriin putkiin

Tekninen huomautus

Rotametrejä käytetään usein koagulanttien ja annosteluveden seurantaan hoitoalustaissa.

---

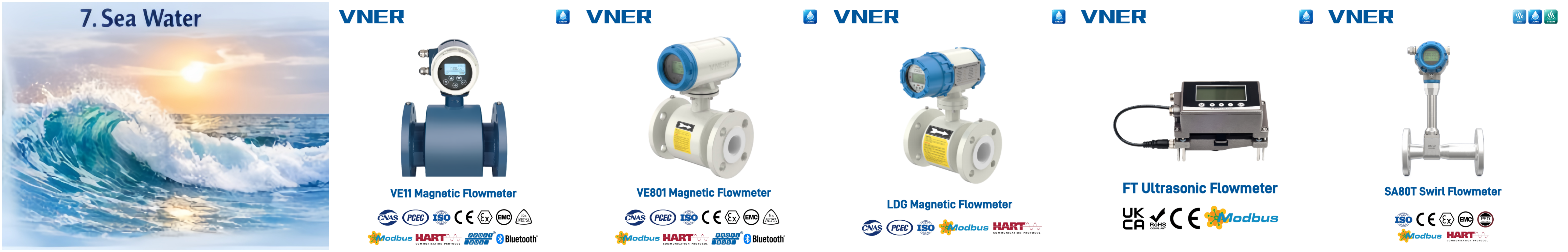

7. Merivesi

Sovellukset: suolanpoisto, offshore, merijäähdytys

Ominaisuudet: korkea suolapitoisuus, voimakas korroosio

Suositellut ratkaisut:

• VE Premium EMF korroosionkestävällä vuorauksella ja elektrodeilla

• Ultraääni suurille putkille

• Pyörre apujärjestelmille

Tekninen huomautus

Korkea johtavuus tekee merivedestä ihanteellisen sähkömagneettiseen mittaukseen, kun sopivat materiaalit valitaan.

---

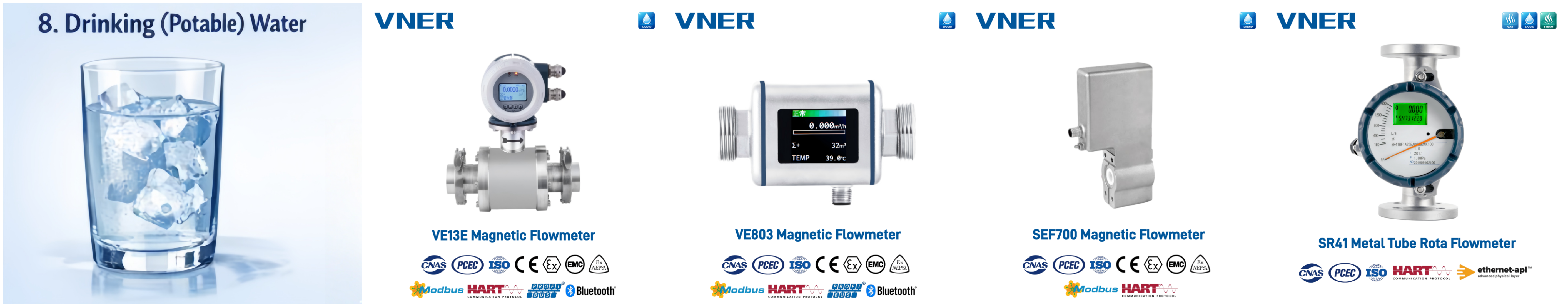

8. Juomavesi (juomavesi).

Sovellukset: kunnallinen toimitus, jakelu, ruoka ja juoma

Ominaisuudet: hygieniavaatimukset, vakaa johtavuus

Suositellut ratkaisut:

• VE Premium EMF päälaskutuslinjoille

• VE13E hygieeninen sähkömagneettinen virtausmittari ruoka-, juoma- ja hygieenisiin vesijärjestelmiin

• VE803 Compact EMF liukastuville hoitoyksiköille

• Ultraääni runkoputkistoon

Tekninen näkemys

Hygieeniset sähkömagneettiset mallit ovat suositeltavia elintarvike-, juoma- ja lääkevesijärjestelmissä, joissa vaaditaan puhdistettavuutta ja saniteettiliitäntöjä.

---

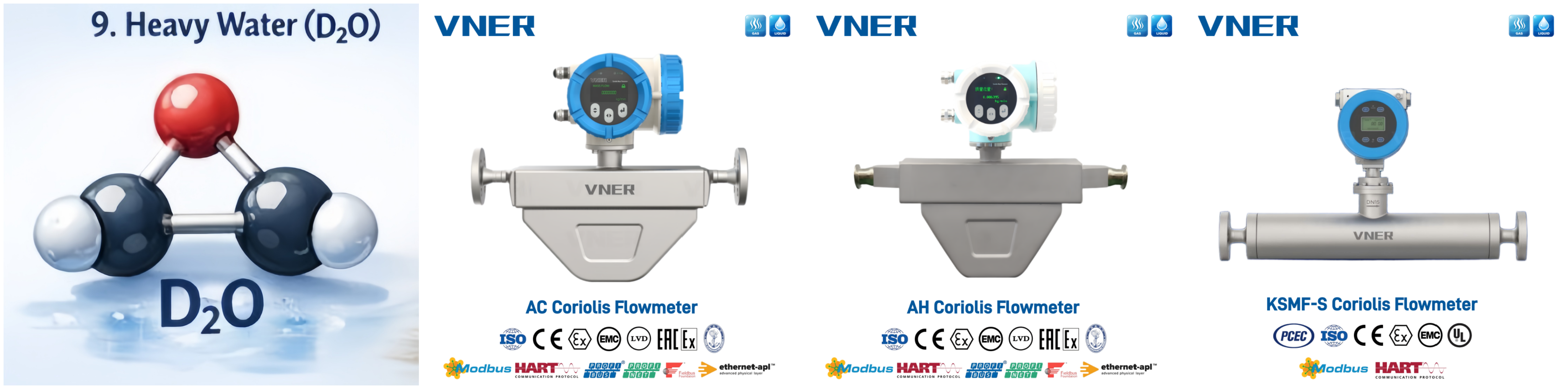

9. Raskas vesi (D2O)

Sovellukset: ydin- ja tutkimuslaitokset

Ominaisuudet: arvokas neste, tiheyden seuranta vaaditaan

Suositeltava ratkaisu:

• A-sarja Coriolis massavirtausmittari

• KSMF-sarjan Coriolis massavirtausmittari

Tekninen huomautus

Massavirtauksen ja tiheyden mittaus ovat välttämättömiä arvokkaille tai ydinlaatuisille nesteille.

---

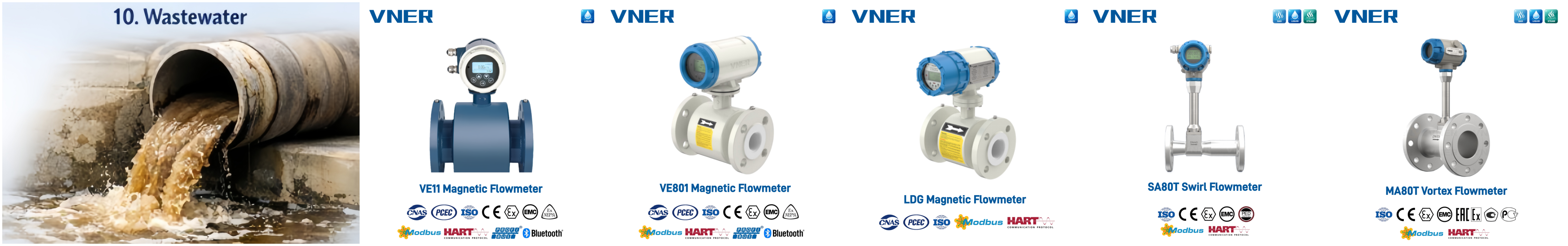

10. Jätevesi / teollisuuden jätevesi

Sovellukset: Jätevesilaitokset, kemianlaitokset, ympäristöjärjestelmät

Ominaisuudet: kiintoaineet, liete, syövyttävät aineet

Suositellut ratkaisut:

• VE Premium EMF (ensisijainen)

• VE801 Taloudellinen EMF kunnallisiin jätevesiverkkoihin

• Ultraääni suurille kanaville

• Pyörre/pyörre sähköjohtojen tukemiseen

Tukeva annostelu ja käsitellyn veden poisto

• LWGY nesteturbiinin virtausmittari puhtaan puhdistetun veden poisto- ja uudelleenkäyttöjärjestelmiin
• SR41 Rotametri kemikaalien annostelulinjoille

Tekninen näkemys

Turbiinivirtausmittareita käytetään usein puhtaaseen käsiteltyyn veteen tai veden uudelleenkäyttöön, jos johtavuus voi olla alhainen, mutta vaaditaan vakaa virtaus ja kustannustehokkuus.

---

Apu- ja liukusovellusten tukeminen

---

Vesijärjestelmät sisältävät usein lisämittauspisteitä:

Sovellus	Suositeltu instrumentti
Kemikaalien annostelujuoksut	SR41 kiertomittari / Coriolis
Puhdas käsitelty vesi	LWGY turbiini
Kierreliitäntä	VE803 Compact EMF
Budjettiprojektit	VE801 Taloudellinen EMF
Ruoka/apteekkivesi	VE13E hygieeninen EMF
Höyry / kuuma vesi	SA80T Pyörre / MA80T Vortex

Tärkeimmät valintatekijät vesivirtauksen mittaamiseen

---

tekijä	Tekninen huomio
Johtavuus	Määrittää EMF-sopivuuden
Hygieniavaatimus	Hygieeninen EMF tai Coriolis
Putken koko	Ultraääni suurelle halkaisijalle
Budjetti	Taloudellinen EMF tai turbiini
Tarkkuusvaatimus	Coriolis korkeaan tarkkuuteen
Huoltopääsy	Rotametri yksinkertaista paikallista näyttöä varten

Johtopäätös

---

Jokainen vesityyppi asettaa erilaisia mittaushaasteita ja vaatii asianmukaista virtausmittaustekniikkaa. Oikean instrumentin valinta riippuu johtavuudesta, puhtaudesta, asennusolosuhteista, tarkkuusvaatimuksista ja elinkaarikustannuksista.

Kattavalla valikoimalla, joka sisältää sähkömagneettisia, Coriolis-, pyörre-, ultraääni-, turbiini- ja rotametritekniikoita, VNER tarjoaa luotettavia ja optimoituja virtauksen mittausratkaisuja kaikille vesisovelluksille – ultrapuhtaista laboratoriojärjestelmistä laajamittaiseen kunnalliseen ja teollisuuden jätevesien käsittelyyn.

Koska teollisuudenalat ympäri maailmaa asettavat edelleen etusijalle tehokkuuden, kestävyyden ja toimintavarmuuden, kehittynyt virtauksen mittaus on edelleen keskeinen osa nykyaikaista vesihuoltoa ja prosessinhallintaa.
