Miksi nesteturbiinivirtausmittari on välttämätön korkean tarkkuuden nestemittauksessa?

Tarkkuusnesteiden mittauksen alalla Nesteturbiinin virtausmittari on edelleen yksi luotettavimmista ja tehokkaimmista instrumenteista puhtaiden, matalaviskositeettisten nesteiden käsittelyssä. The LWGY-sarjan nesteturbiinivirtausmittari on osoitus tästä luotettavuudesta, ja se tarjoaa kompaktin rakenteen, jossa mekaaninen kestävyys yhdistyy kehittyneeseen elektroniseen tunnistukseen. Tämä erityisesti teollisiin ja kaupallisiin järjestelmiin suunniteltu virtausmittari muuntaa nesteen kineettisen energian mitattavissa olevaksi pyörimistaajuudelle. Keskittymällä yksinkertaiseen rakenteeseen ja nopeaan vasteeseen LWGY-sarja tarjoaa kustannustehokkaan mutta erittäin tarkan ratkaisun erilaisiin nestesovelluksiin aina vedenkäsittelystä jalostettuun kemialliseen käsittelyyn.

Kuinka LWGY-sarja muuntaa virtausnopeuden kiertotiedoksi?

Keskeinen toimintaperiaate Nesteturbiinin virtausmittari on petollisen yksinkertainen, mutta vaatii tarkkaa suunnittelua tarkkuuden ylläpitämiseksi. Kun nestettä tulee mittariin, se ensin vakautetaan vakaan virtausprofiilin varmistamiseksi ennen kuin se on vuorovaikutuksessa sisäisten komponenttien kanssa.

Mikä on virtaussuoristin ja roottorikokoonpanon rooli?

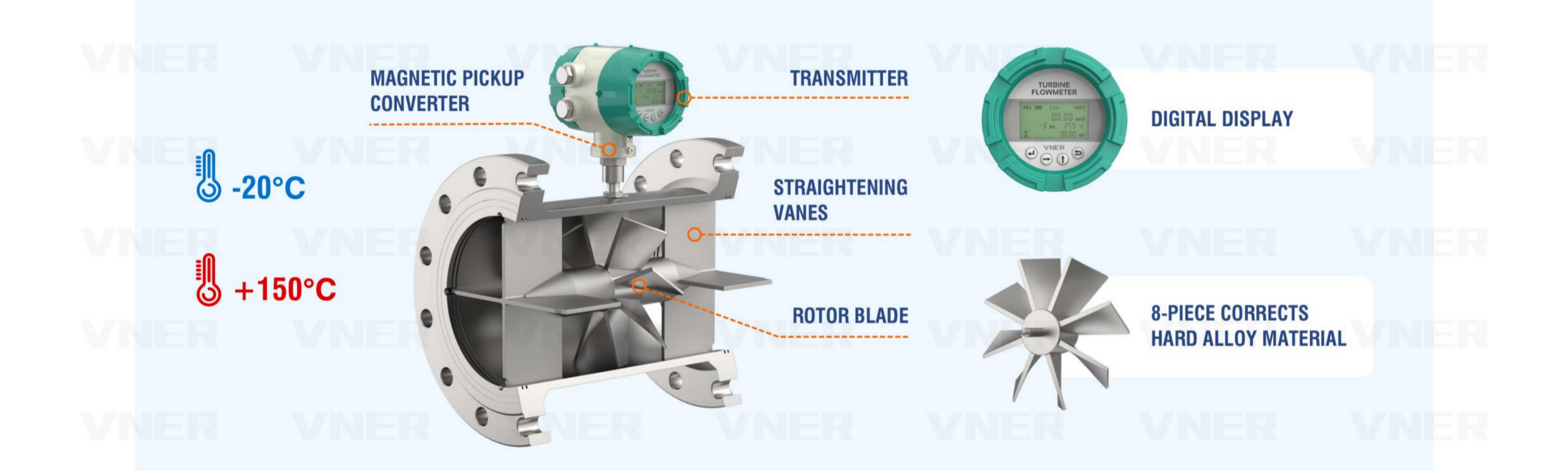

Prosessi alkaa, kun neste kulkee integroidun virtaussuoristin . Tämä komponentti on kriittinen, koska se eliminoi turbulenssin ja pyörteen, jonka aiheuttavat ylävirran putkien mutkista tai venttiileistä. Kun virtaus on vakiintunut, se kulkee sen yli turbiinin roottori . Roottorin siipien kulma on suunniteltu siten, että nesteen nopeus pakottaa turbiinin pyörimään. Tarkkuustyöstettyjen laakereiden ja kevyen roottorin ansiosta roottorin nopeus on suoraan verrannollinen tilavuusvirtausnopeus . Tämä lineaarinen suhde mahdollistaa sen Nesteturbiinin virtausmittari säilyttääkseen niin suuren tarkkuuden koko toiminta-alueellaan.

Kuinka noukinanturi havaitsee tarkat teräkäytävät?

LWGY-sarja käyttää suurta herkkyyttä mekaanisen pyörimisen muuttamiseksi sähköiseksi lähdöksi poiminta-anturi . Turbiinin pyöriessä ruostumattomasta teräksestä valmistetut siivet kulkevat virtausrungon ulkopinnalla sijaitsevan anturin synnyttämän magneettikentän läpi. Joka kerta kun terä ohittaa anturin, syntyy pulssi. Tuloksena oleva pulssisignaali siinä on taajuus, joka on suoraan verrannollinen virtausnopeuteen. Tämä digitaalinen lähtö voidaan lähettää suoraan paikalliseen näyttöön, PLC:hen tai eräohjaimeen reaaliaikaista seurantaa ja tiedon kirjaamista varten.

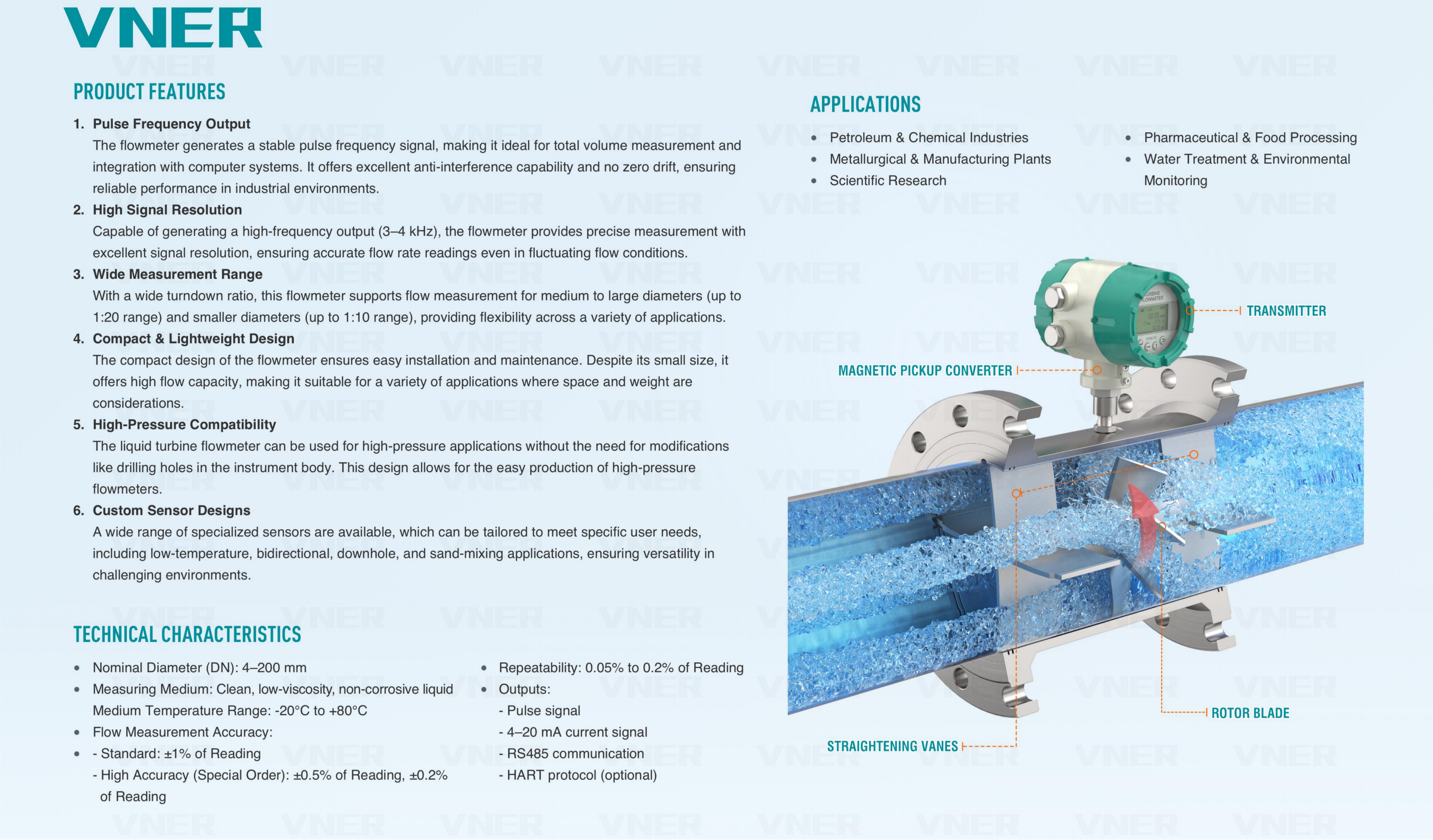

Mitkä ovat LWGY-sarjan ensisijaiset tekniset tiedot?

Järjestelmän integroinnin ja laitteiston valinnan helpottamiseksi seuraavassa taulukossa esitetään järjestelmän perusominaisuudet LWGY-sarjan nesteturbiinivirtausmittari :

Miksi LWGY-sarja sopii annostus- ja jakelusovelluksiin?

Monissa teollisissa prosesseissa kyky mitata tietty nestetilavuus nopeasti ja toistettavasti on tärkeämpää kuin jatkuvan virtauksen seuranta. The Nesteturbiinin virtausmittari on erinomaista näissä "Batching"-skenaarioissa ainutlaatuisten fyysisten ominaisuuksiensa ansiosta.

Parantaako nopea vasteaika annostelutarkkuutta?

Yksi erottuvista ominaisuuksista LWGY-sarja on sen alhaisen inertian roottori. Toisin kuin raskaammat iskumittarit, turbiinin roottori tässä Nesteturbiinin virtausmittari kiihtyy ja hidastuu lähes välittömästi nesteen virtauksen myötä. Tämä "nopea vastaus" on elintärkeä annostelu sovelluksiin, joissa venttiilit avautuvat ja sulkeutuvat nopeasti. Jos mittarin vasteaika on hidas, se voi jättää väliin nesteen alkuperäisen "slue" tai jatkaa laskentaa venttiilin sulkemisen jälkeen, mikä johtaa kumulatiivisiin virheisiin. LWGY varmistaa, että jokainen pisara huomioidaan alusta loppuun.

Miten erinomainen toistettavuus hyödyttää laadunvalvontaa?

Kemiallisessa sekoituksessa tai farmaseuttisessa "Batchingissa" johdonmukaisuus on ensisijainen menestyksen mittari. The Nesteturbiinin virtausmittari tarjouksia erinomainen toistettavuus , tyypillisesti 0,05–0,2 %. Tämä tarkoittaa, että jos sama tilavuus nestettä johdetaan mittarin läpi useita kertoja samoissa olosuhteissa, ulostulo pysyy käytännössä identtisena. Teollisuuden toimijoille tämä luotettavuus yksinkertaistaa laadunvalvontaa ja varmistaa, että tuotekoostumukset pysyvät yhtenäisinä tuhansien syklien ajan.

Kestääkö nesteturbiinivirtausmittari korkeapaineisia teollisuusympäristöjä?

Vaikka sisäiset mekanismit ovat riittävän herkkiä havaitsemaan alhaiset virtausnopeudet, laitteen ulkoinen kotelo Nesteturbiinin virtausmittari on rakennettu kestäviksi. The LWGY-sarja on suunniteltu menestymään vaativissa mekaanisissa ympäristöissä.

Kestääkö vankka mekaaninen rakenne korkeaa painetta?

Valmistettu korkealaatuisesta ruostumattomasta teräksestä (304 tai 316L), LWGY-sarjassa on vankka mekaaninen rakenne joka kestää merkittäviä linjapaineita. Tämä korkean paineen kyky tekee siitä suositellun vaihtoehdon hydraulisissa testaustelineissä, öljykentän vesiruiskutuksessa ja korkeapainepuhdistusjärjestelmissä. Mittarin kyky säilyttää rakenteellisen eheytensä paineen alaisena varmistaa, että roottorin ja kotelon väliset sisäiset välykset pysyvät vakiona, mikä estää mittauspoikkeaman tai mekaanisen vian painepiikkien aikana.

Miksi puhtaus on turbiinimittarin pitkäikäisyyden edellytys?

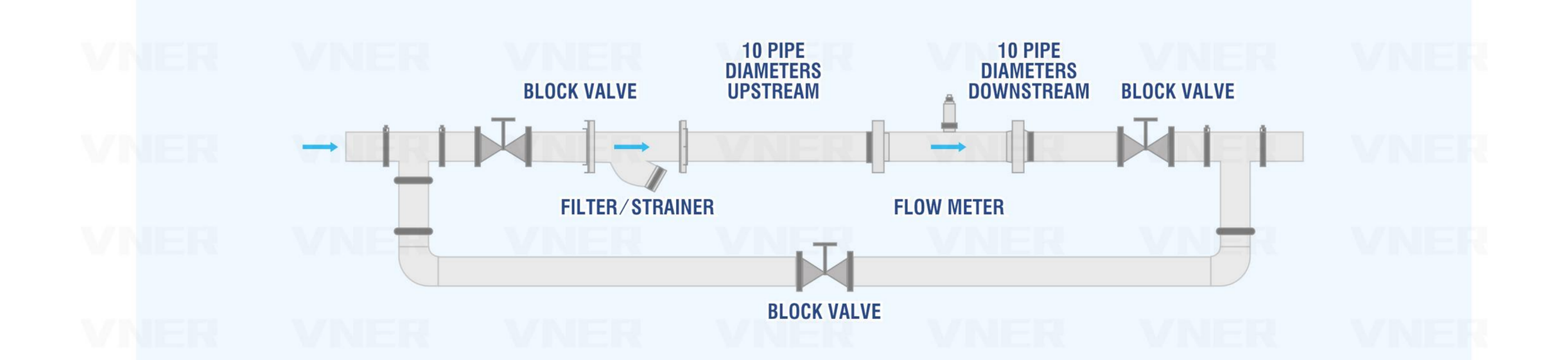

On tärkeää huomata, että Nesteturbiinin virtausmittari on suunniteltu erityisesti mediaa varten puhdas ja vailla suuria hiukkasia tai kuitupitoisuutta . Koska turbiini pyörii suurilla nopeuksilla tarkkuuslaakereissa, kaikki kiinteät roskat voivat aiheuttaa hankausta tai jopa tukkia roottorin. Järjestelmissä, joissa neste saattaa sisältää satunnaisia hiukkasia, 20-40 meshin siivilän asentaminen ennen virtausta on vakiosuositus suojataksesi LWGY sisäosat ja pidentää laitteen käyttöikää.

Miten kevyt ja kompakti rakenne hyödyttävät järjestelmäsuunnittelua?

Nykyaikaiset teollisuusalustat ja kannettavat annostelulaitteet vaativat komponentteja, jotka ovat sekä tehokkaita että kannettavia. The Nesteturbiinin virtausmittari täyttää nämä vaatimukset täydellisesti.

Helpottaako kompakti muotokerroin jälkiasennusta?

The LWGY-sarja on ominaista sen kompakti ja alhainen paino suunnittelu. Verrattuna isoihin sähkömagneettisiin virtausmittareihin tai raskaisiin koriolismittareihin, turbiinimittari voidaan asentaa tiiviisiin putkistoon ilman raskaita tukikiinnikkeitä. Tämä tekee siitä erityisen houkuttelevan "yleiseen nestemittaukseen", jossa olemassa olevaa putkilinjaa ei voida helposti muuttaa. Laipalliset tai kierreliitokset mahdollistavat nopean asennuksen ja irrottamisen huoltojaksojen aikana.

Mikä tekee tästä mittarista kustannustehokkaan ratkaisun yleismittaukseen?

Keskittymällä virtaviivaiseen mekaaniseen suunnitteluun, Nesteturbiinin virtausmittari tarjoaa korkean suorituskyvyn alhaisemmalla hinnalla kuin monet vaihtoehtoiset tekniikat. LWGY-sarja tarjoaa tarvittavan tarkkuuden liikerakennusten yleiseen nestemittaukseen – kuten jäähdytetyn veden valvontaan tai polttoaineen kulutuksen seurantaan – ilman monimutkaisempien erikoismittareiden liiallisia kustannuksia. Sen yksinkertaisuus tarkoittaa myös helppokäyttöisyyttä; the poiminta-anturi ja local converter are often plug-and-play, requiring minimal calibration effort for standard liquids like water or diesel.

Kuinka pulssisignaalia hyödynnetään etävalvontaa varten?

"Digital Native" luonne Nesteturbiinin virtausmittari teho tekee siitä erittäin yhteensopivan nykyaikaisen automaation kanssa.

Voidaanko signaali integroida PLC- ja SCADA-järjestelmiin?

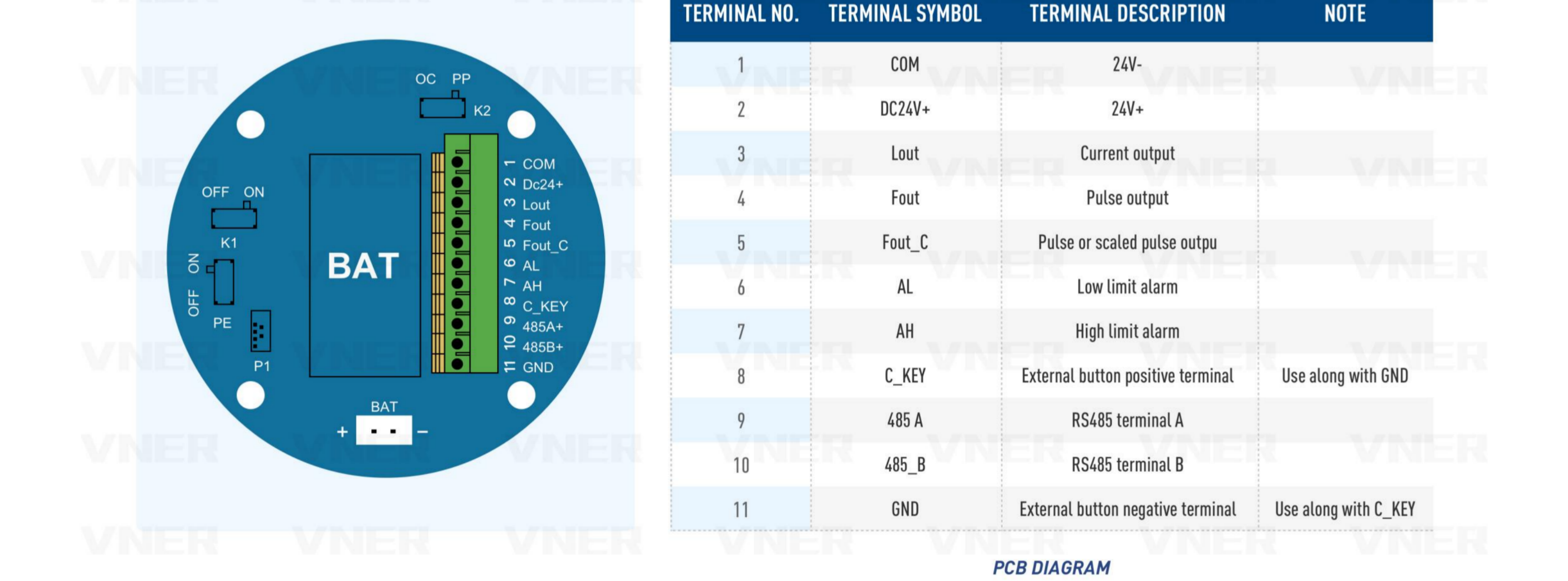

Raaka pulssisignaali luotu LWGY on puhdas, neliöaaltotaajuus, jonka melkein mikä tahansa ohjelmoitava logiikkaohjain (PLC) tulkitsee helposti. Teollisuus 4.0:aan siirtyvissä tiloissa mittari voidaan varustaa lähettimellä, joka muuntaa tämän pulssin 4-20 mA analogiseksi signaaliksi tai digitaaliseksi Modbus RS485 -lähdöksi. Tämä mahdollistaa tilavuusvirtausnopeus ja totalized flow to be monitored from a central control room, facilitating remote process adjustments and automated inventory management.

Onko paikallinen näyttö vaihtoehto itsenäisille sovelluksille?

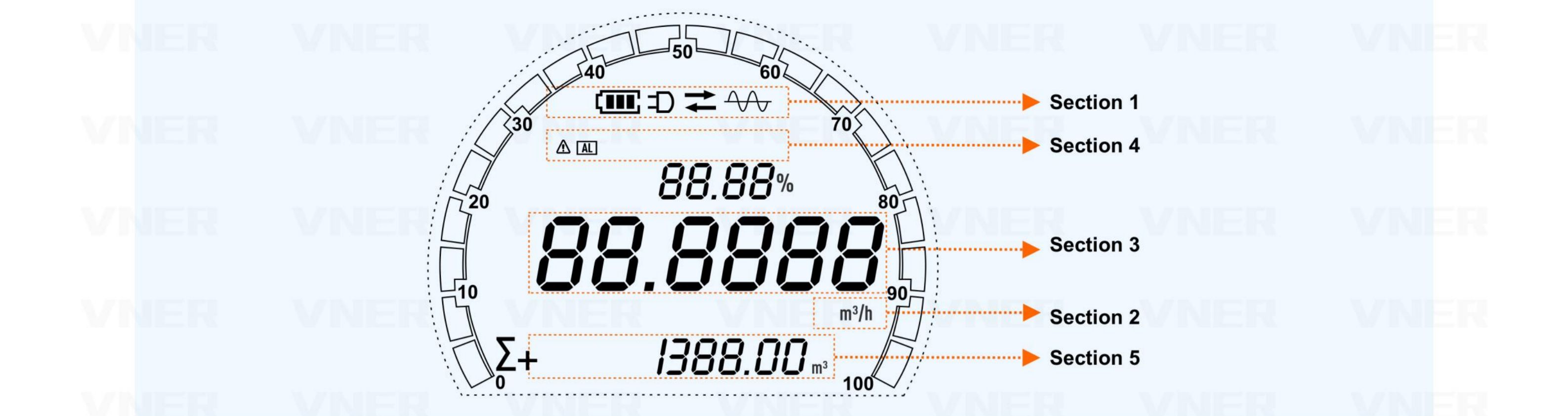

Sovelluksissa, joissa ohjausjärjestelmää ei ole, LWGY-sarja voidaan varustaa akkukäyttöisellä paikallisella integraattorilla. Näin käyttäjät voivat lukea virtausnopeuden ja kokonaistilavuuden suoraan mittauspisteestä. Käytetäänpä sitten pumpun tehokkuuden tarkistamiseen tai tietyn koneen vedenkäytön seurantaan Nesteturbiinin virtausmittari tarjoaa selkeää ja välitöntä tietoa, joka on välttämätöntä toiminnan läpinäkyvyyden ja resurssienhallinnan kannalta.
