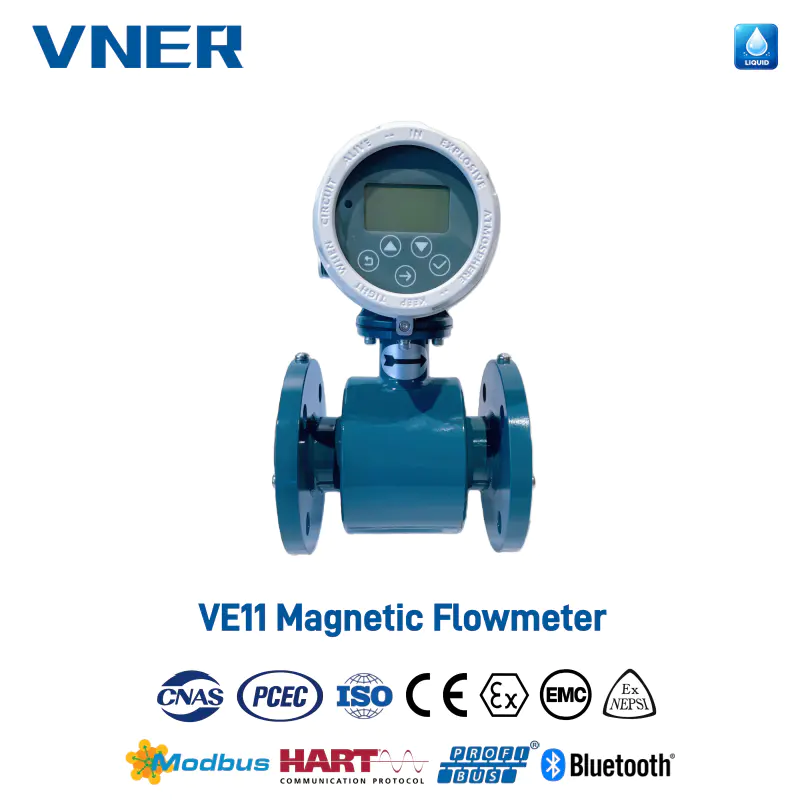

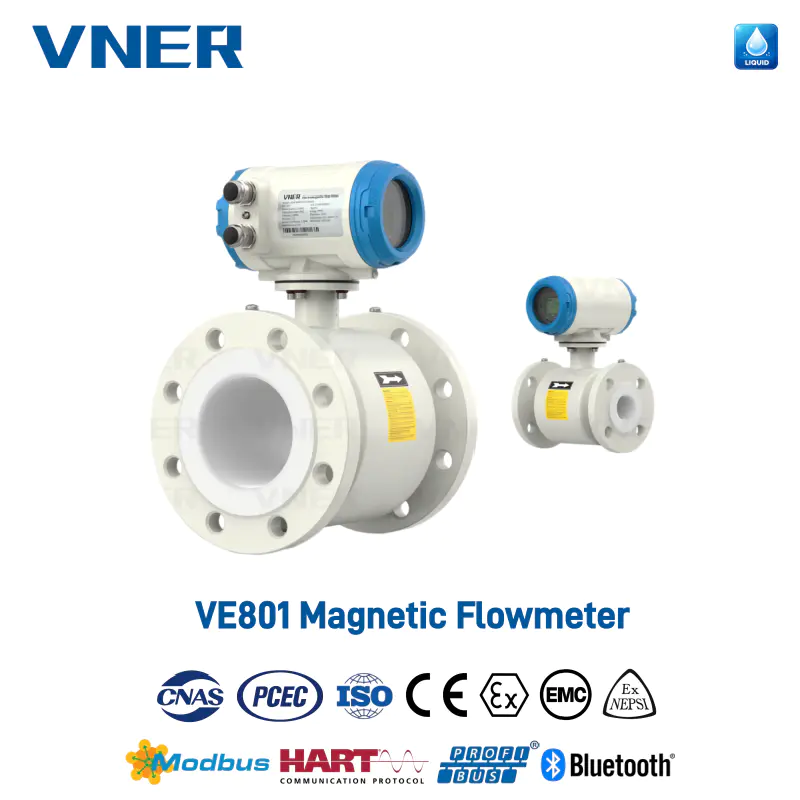

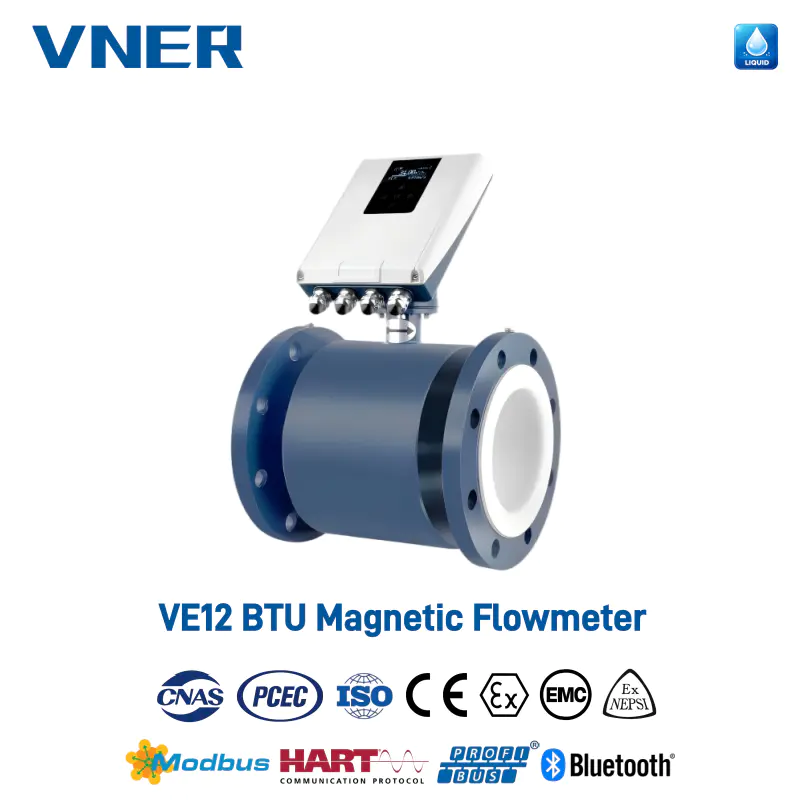

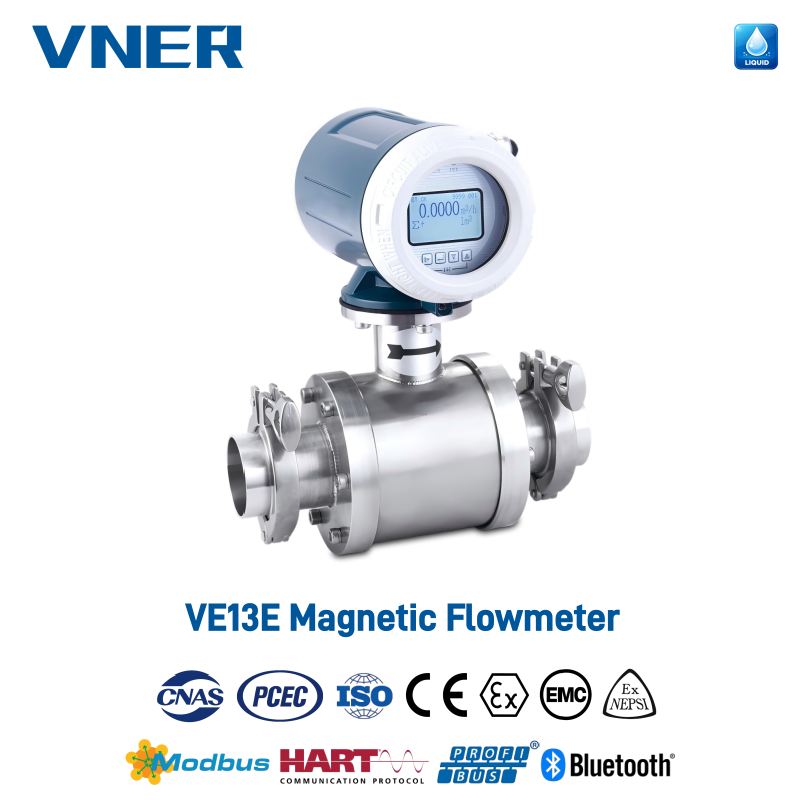

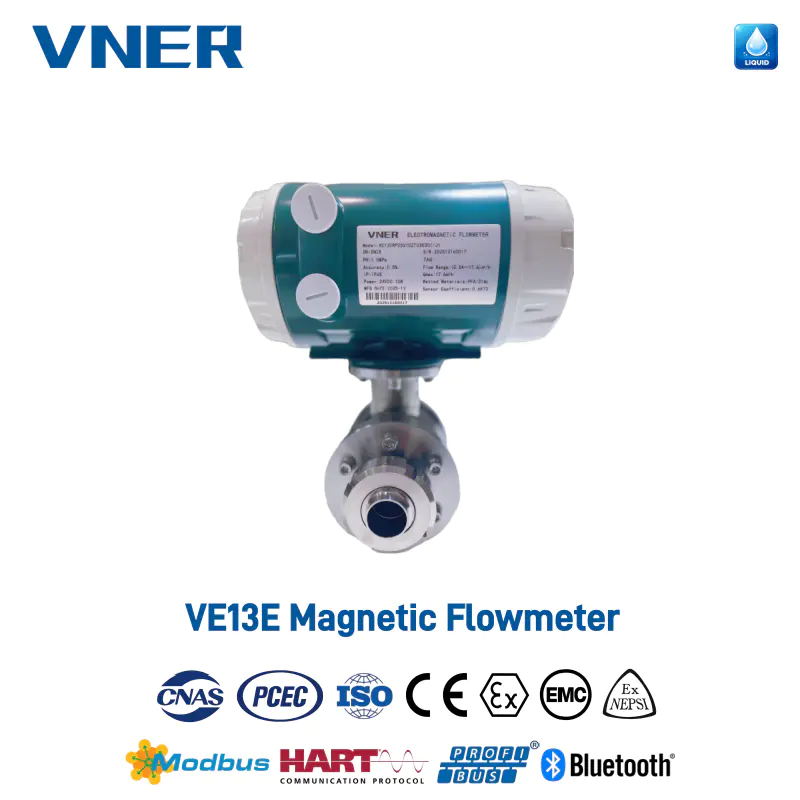

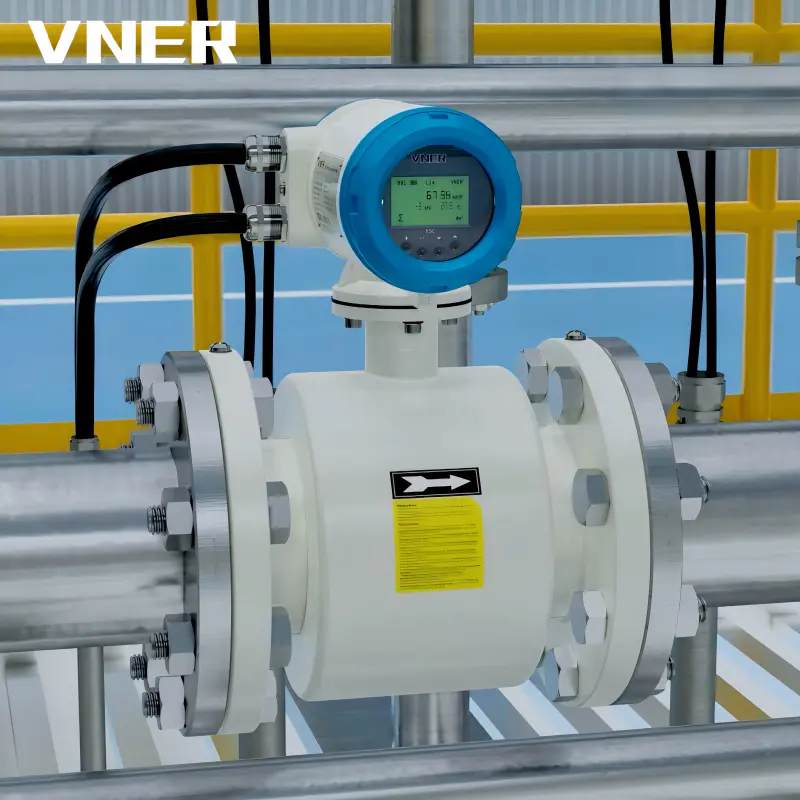

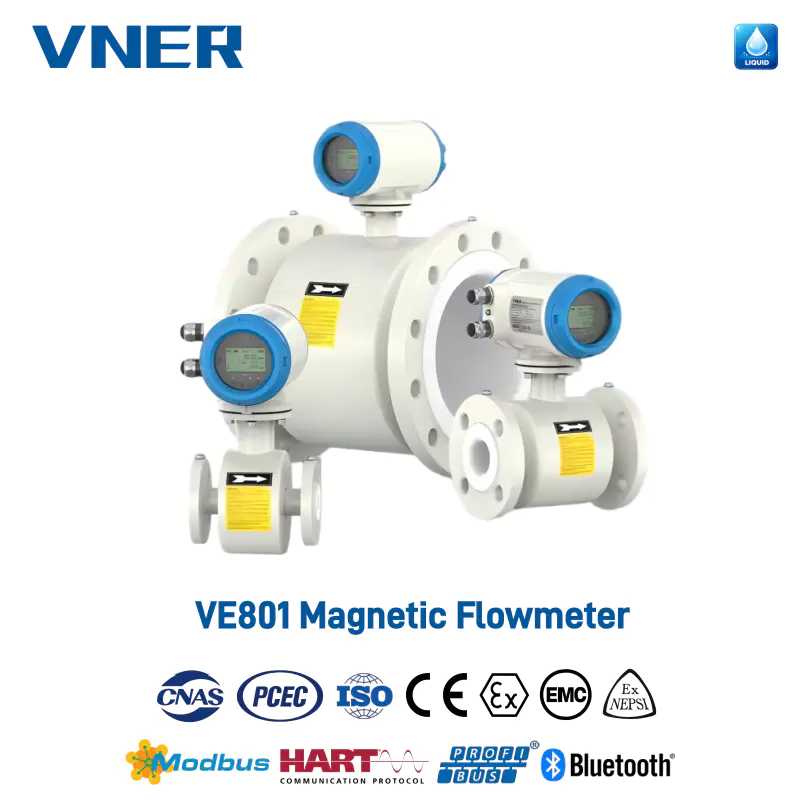

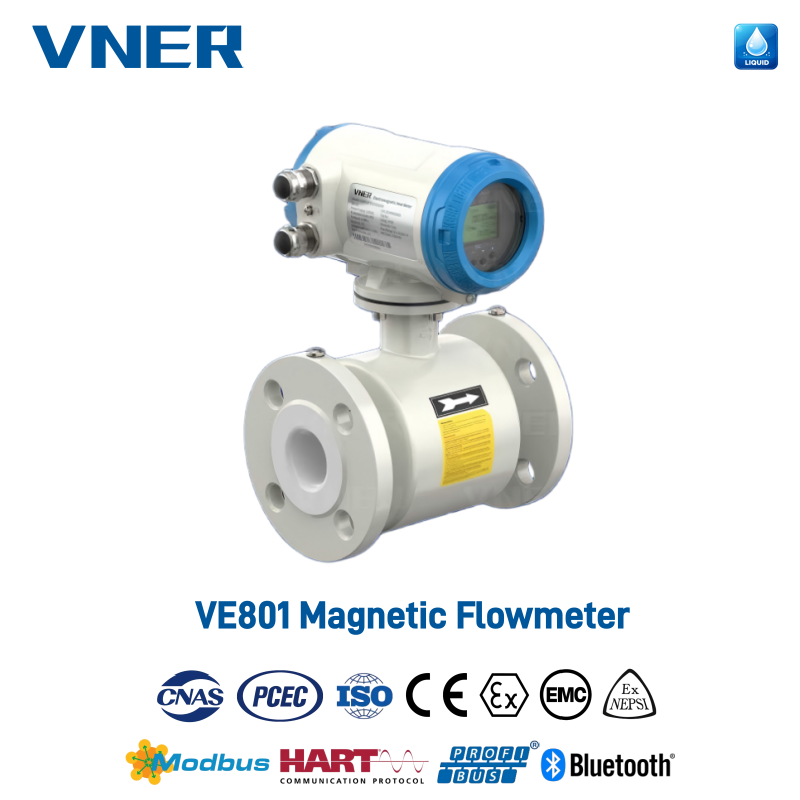

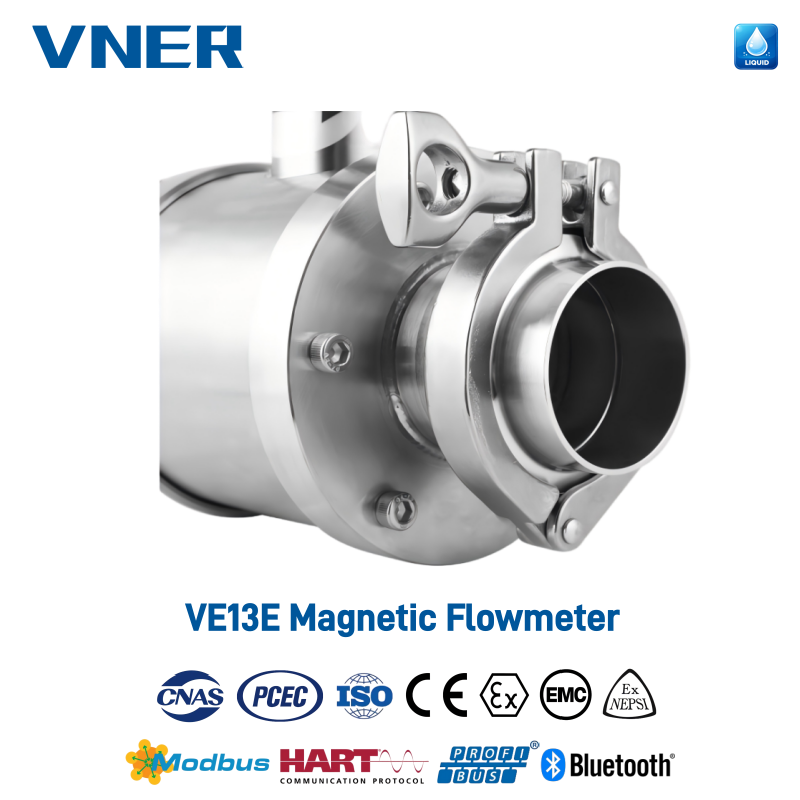

VE Sähkömagneettinen virtausmittari Valmistajat

Sähkömagneettinen virtausmittari toimii Faradayn induktiolain perusteella, jonka mukaan johtimeen indusoituu sähkömotorinen voima (EMF), kun se liikkuu magneettikentän läpi. Tätä mittausperiaatetta voidaan soveltaa johtaviin nesteisiin. Kun tällainen neste virtaa putken läpi kohtisuorassa magneettikentän suuntaan nähden, nesteeseen syntyy indusoitunut EMF. Tämä indusoitunut EMF voidaan mitata käyttämällä kahta symmetrisesti sijoitettua elektrodia.

Signaalijännite Ue on suoraan verrannollinen magneettivuon tiheyteen B, elektrodien D väliseen etäisyyteen ja nesteen keskimääräiseen nopeuteen V. Koska magneettivuon tiheys B ja elektrodien välinen etäisyys D ovat vakioita, signaalijännite Ue on suoraan verrannollinen keskimääräiseen virtausnopeuteen V.
Tilavuusvirtausnopeuden laskemiseen käytetty yhtälö osoittaa, että signaalijännite Ue on lineaarisesti verrannollinen tilavuusvirtausnopeuteen.
Indusoitu signaalin jännite muunnetaan muuntimessa skaalatuiksi, analogisiksi ja digitaalisiksi lähtösignaaleiksi.

• Putkilinjan sisällä ei ole liikkuvia osia tai estäviä osia, mikä aiheuttaa lähes mitään ylimääräistä painehäviötä mittauksen aikana.
• Mittaustulokset ovat lähes riippumattomia nesteen paineesta, lämpötilasta, tiheydestä ja viskositeetista.
• Soveltuu erilaisten johtavien nesteiden, kuten veden, jäteveden, juomien, kemiallisten raaka-aineiden, viskoosien nesteiden, massan, mudan, lietteen jne., virtauksen mittaamiseen.
• Käyttää SMD-komponentteja ja SMT-tekniikkaa korkean piirin luotettavuuden ja alhaisen virrankulutuksen saavuttamiseksi.
• Sisäänrakennettu mikroprosessori nopeaan laskentaan ja ohjelmoitavaan matalataajuiseen suorakaiteen muotoiseen herätteeseen, mikä parantaa virtausmittausten vakautta.

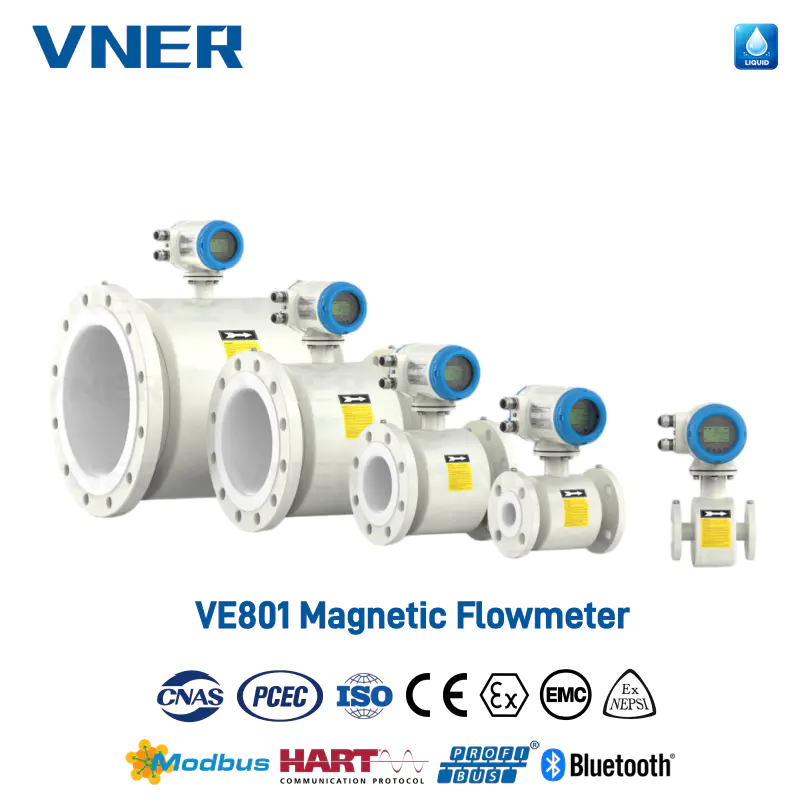

• Nimelliskoko: DN (3-3000mm)
• Mittausaine: Johtavat nesteet, liete ja hankausaineet
• Prosessilämpötila: -20~±180°C
• Nimellispaine: Vakionimellispaine:
  >DN100-1,6 MPa
• Virtauksen mittaustarkkuus: ±0,2 %, ±0,3 %, ±0,5 %
• Toistettavuus: s 0,1 %
• Lähtö: (4~20) mA, HART, Modbus RS485, pulssi, valinnainen
