VNFT Clamp-On Ultraäänivirtausmittari

VNFT211 Clamp-On Ultraäänivirtausmittarin pienikokoinen ratkaisu (DN15–DN65)

Ultraäänivirtausmittari VNFT211 toimii transit-time ultraäänimittausperiaatteella. Putken ulkopinnalle on asennettu kaksi ulkoista kiinnitettävää ultraäänianturia. Lähettämällä ja vastaanottamalla ultraäänisignaaleja ylä- ja alavirtaan putken seinämän ja nestemäisen väliaineen läpi, laite laskee nesteen virtausnopeuden aiheuttaman aikaeron.

Tämä aikaero on suoraan verrannollinen virtausnopeuteen, mikä mahdollistaa tarkan virtauksen mittauksen ilman suoraa kosketusta prosessiväliaineeseen.

Ei-tunkeileva mittausratkaisu VNFT211 eliminoi painehäviön, välttää kontaminaatioriskit ja varmistaa järjestelmän keskeytymättömän toiminnan.

Ei-tunkeileva kiinnitysmuotoilu

• Ulkoinen kiinnitysasennus ilman putkien leikkaamista tai prosessin pysäyttämistä
• Ei kosketusta nestemäiseen väliaineeseen, mikä eliminoi painehäviön ja kontaminaatioriskin
• Ihanteellinen jälkiasennusprojekteihin ja jatkuvatoimisiin järjestelmiin

Nopea ja käyttäjäystävällinen asennus

• Asennus ja käyttöönotto voidaan suorittaa muutamassa minuutissa
• Ei vaadi erikoistyökaluja tai putkilinjan muutoksia
• Vähentää merkittävästi työvoimakustannuksia ja seisokkeja

Joustava kokoonpano ja laaja yhteensopivuus

• Yksi yleisanturisarja tukee kaikkia mittausalueen putkikokoja
• Yhteensopiva metalliputkien ja jäykkien muoviputkien kanssa (PVC, PP, PVDF)
• Soveltuu DN15-DN65 putkiin

Selkeä ja informatiivinen näyttö

• 256 × 128 korkearesoluutioinen LCD-näyttö
• Näyttää virtausnopeuden, kertyneen virtauksen, tilatiedot ja hälytykset
• Virtauslukemat voidaan seurata suoraan paikan päällä

Energian mittausmahdollisuus (valinnainen)

• Voidaan konfiguroida ultraäänijäähdytys-/lämmitysenergiamittariksi (BTU-mittari)
• Tukee energiankulutuksen seurantaa ja hallintaa
• Soveltuu LVI-, kylmävesi- ja lämmityssovelluksiin

Teollinen viestintä ja tuotanto

• Normaali 4–20 mA analoginen lähtö
• Modbus RS485 -tiedonsiirto integroitavaksi PLC- ja DCS-järjestelmiin
• Valinnainen pulssilähtö (OCT) ja relehälytyslähtö
• Mahdollistaa etävalvonnan, tiedonkeruun ja tehokkuusanalyysin

Luotettava teollinen suorituskyky

• Tehdasasetettu hitaan nopeuden raja 0,08 m/s väärien lukemien välttämiseksi
• Nopea vasteaika säädettävissä 0,5 - 60 sekuntia
• Pitkäaikainen tietojen tallennus EEPROM-varmuuskopiolla (yli 10 vuotta)
• Suunniteltu vakaaseen toimintaan vaativissa teollisuusympäristöissä

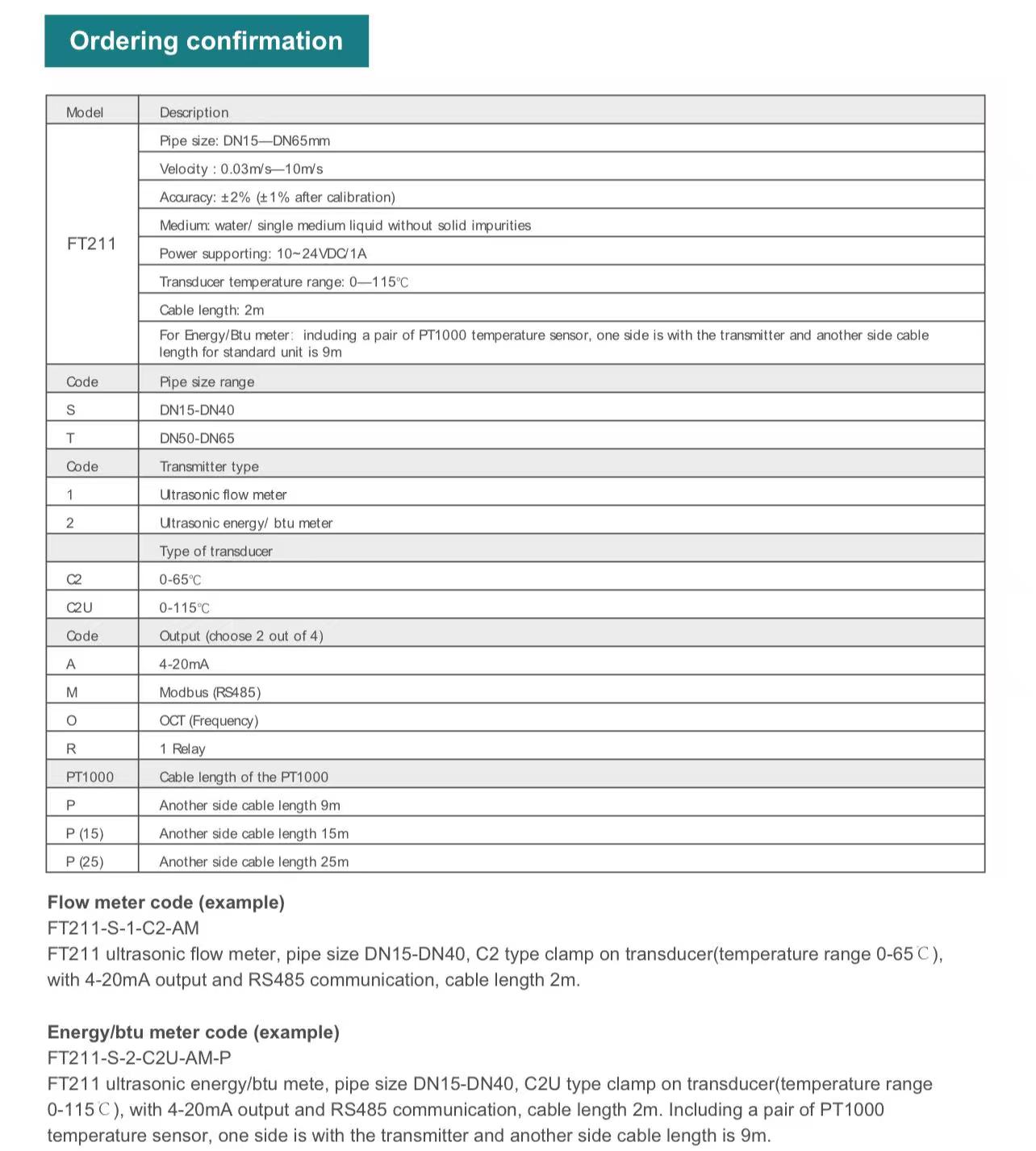

Putken kokoalue : DN15 – DN65

Putken materiaali : Metalliputket / jäykät muoviputket (PVC, PP, PVDF)

Nestetyyppi : Vesi ja muut yksifaasiset nesteet (ei kiinteitä hiukkasia tai epäpuhtauksia)

Lämpötila Alue: 0 - 115 °C (ei pinnan jäätymistä)

Tarkkuus : ±2 % (±1 % kalibroinnin jälkeen)

Vastausaika : 0,5 - 60 s (säädettävä)

Näyttö : 256 × 128 LCD

Virtalähde : 10–24 VDC, Tehonkulutus < 3 W

Tulostus ja viestintä:

• 4–20 mA
• Modbus RS485
• Valinnainen: Pulssilähtö (OCT), relehälytys

Suojaus ja luotettavuus

• Kotelo: IP65
• Virran käänteisen kytkennän suojaus
• Ylijännite- ja oikosulkusuojaus
• Tärinänkestävyys: 10–55 Hz, 1,5 mm
• Iskunkesto: 100 m/s², 16 ms

Ympäristöolosuhteet

• Ympäristön lämpötila: -10 - 60 °C
• Suhteellinen kosteus: 35–85 % RH (ei tiivistyvä)
• Kotelon materiaali: Alumiini ja teollisuusluokan muovit

• Vesihuolto- ja jakelujärjestelmät
• LVI-jäähdytysvesi ja lämmityspiirit
• Energiankulutuksen seuranta
• Teollisuuden prosessiveden mittaus
• Jälkiasennusprojektit, joissa asennustila on rajoitettu

Jälkiasenna virtausmittaus olemassa oleviin putkiin

VNFT211 on ihanteellinen virtausmittauksen päivityksiin olemassa olevissa järjestelmissä, joissa putkilinjan muuttaminen ei ole sallittua tai seisokit on minimoitava.
Sen kiinnitysrakenne mahdollistaa nopean asennuksen ilman putkien leikkaamista tai toiminnan keskeyttämistä, joten se sopii:

• Teollisuuden prosessivesilinjat
• Kunnallis- ja rakennusvesijärjestelmät
• Väliaikainen virran tarkastus ja suorituskyvyn tarkastukset

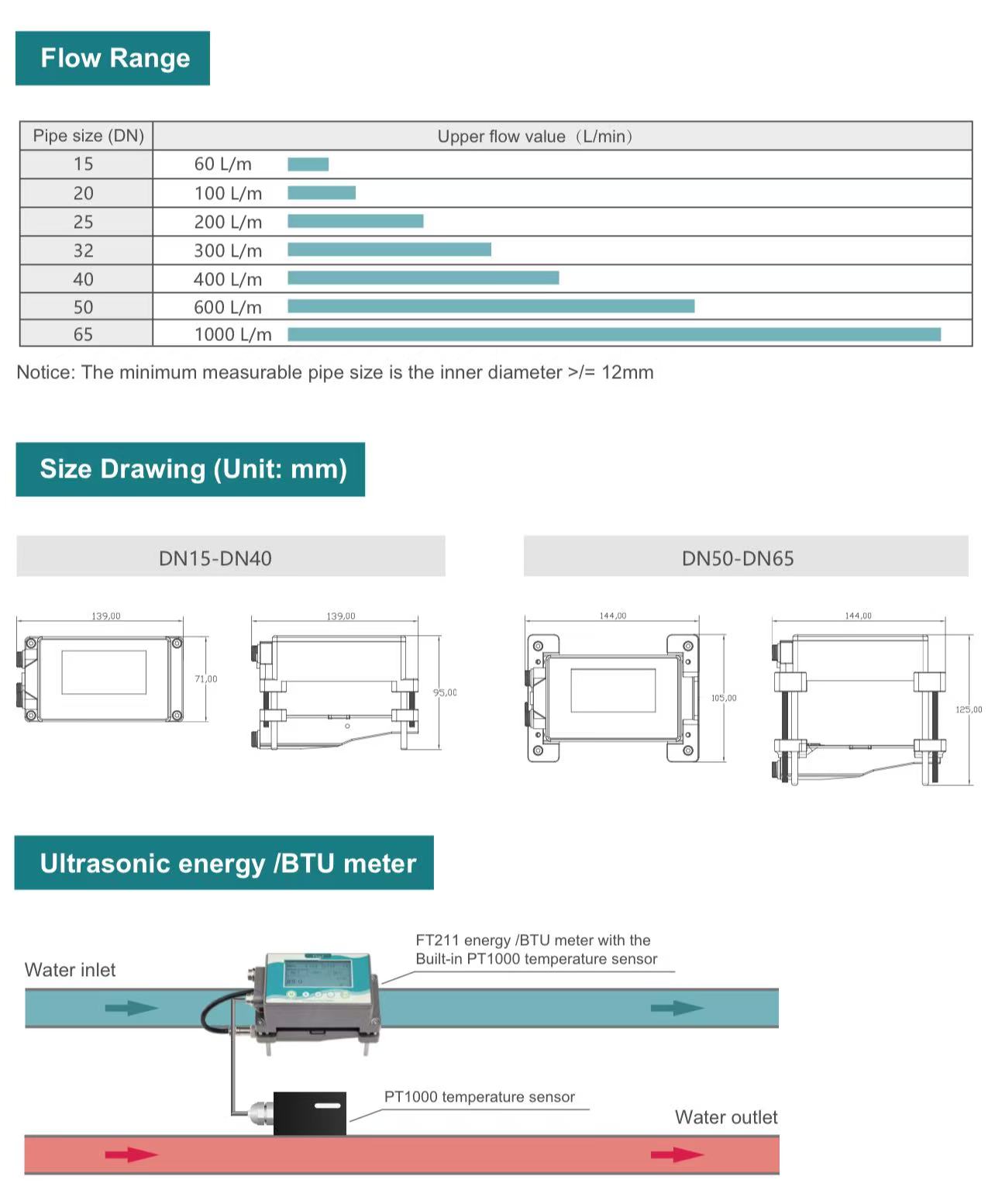

LVI-jäähdytyksen ja lämmityksen energianvalvonta

Ultraäänienergian (BTU) mittariksi määritettynä VNFT211:tä voidaan käyttää jäähdytetyssä vesi- ja lämmitysjärjestelmissä lämpöenergian kulutuksen seuraamiseen.

Tyypillisiä sovelluksia ovat:

• Jäähdyttimen tulo- ja poistovirtauksen valvonta
• Lämmitys- ja jäähdytysenergian jakelujärjestelmät
• Energiatehokkuusanalyysi ja kustannusten allokointi

Pienen läpimitan putken virtausmittaus (DN15–DN65)

Erityisesti pienille putkikokoille suunniteltu VNFT211 tarjoaa luotettavan mittaussuorituksen pienikokoisissa putkistoverkoissa, kuten:

• Varusteet ja pakatut järjestelmät
• Laboratorio- ja pilottitason asennukset
• Rakennuspalvelut ja kunnallispalvelut

Vesihuolto- ja jakelujärjestelmät

VNFT211 tarjoaa vakaan virtauksen valvonnan puhtaan veden sovelluksissa ilman painehäviötä, tukee:

• Vesihuollon tasapainotus
• Vuodon havaitseminen ja epänormaalin virtauksen analyysi
• Järjestelmän optimointi ja toiminnan tehostaminen

Väliaikainen mittaus ja diagnostinen testaus

Nopean asennuksensa ja siirrettävyytensä ansiosta VNFT211 soveltuu hyvin lyhytaikaisiin mittaustehtäviin, mukaan lukien:

• Käyttöönotto ja järjestelmän validointi
• Virtausmittarien vertaileva testaus
• Virtaushäiriöiden vianmääritys ilman pysyvää asennusta

Automaatio- ja ohjausjärjestelmien integrointi

Vakiolla 4–20 mA:n ulostulolla ja Modbus RS485 -tiedonsiirrolla VNFT211 voidaan integroida saumattomasti automaatiojärjestelmiin seuraaviin tarkoituksiin:

• PLC- ja DCS-virtaustietojen hankinta
• Keskusvalvomovalvonta
• Tiedon kirjaus, raportointi ja prosessien optimointi
