Mikä on Coriolis-massavirtausmittari?

Coriolis-massavirtausmittari on hienostunut tarkkuusinstrumentti, joka perustuu klassisiin dynaamisiin periaatteisiin, erityisesti Coriolis-efektiin. Fyysisen olemuksen kannalta se eroaa sukupolvesta perinteisistä aukko-, turbiini- tai sähkömagneettisista virtausmittareista. Perinteiset laitteet mittaavat enimmäkseen nesteen "tilavuutta", joka on erittäin herkkä lämpölaajenemisen tai -supistumisen aiheuttamille häiriöille. Sitä vastoin Coriolis-mittari mittaa nesteen "todellisen massan" - fyysisen määrän, joka pysyy vakiona kaikissa käyttöolosuhteissa, olipa neste sitten kiehuvaa nestettä tai puristettua kaasua.

Sisäisesti sen ydin koostuu yhdestä tai kahdesta mittausputkesta, jotka pidetään tarkasti säädetyn tärinän tilassa. Korkeataajuinen pieni toimilaite (käyttökela) saa mittausputket värähtelemään niiden ominaistaajuudella, aivan kuten äänihaarukka. Tämä suunnittelu hyödyntää nerokkaasti värähtelevässä järjestelmässä liikkuvien nestehiukkasten synnyttämää inertiavoimaa, mikä muuntaa massan abstraktin attribuutin vangittavissa oleviksi mekaanisiksi signaaleiksi. Tämä suora mittaustapa eliminoi monimutkaisten tiheyslaskelmien tarpeen, mikä tarjoaa "yhden totuuden lähteen" prosessiinsinööreille.

Kuinka massavirtausmittari toimii?

Ymmärtääksemme syvällisesti tämän virtausmittarin toimintamekanismia, meidän on tarkkailtava nesteen dynaamista mekaanista käyttäytymistä sen saapuessa korkeataajuisiin värähteleviin putkiin. Tämä prosessi voidaan jakaa neljään keskeiseen tekniseen vaiheeseen:

Korkeataajuinen värähtelyherätys: Kun virtausmittari käynnistyy, toimilaite käyttää mittausputkia tuottamaan mikrovärähtelyjä korkealla taajuudella (tyypillisesti 400-1000 Hz). Staattisessa tilassa (ei virtausta) koko putken värähtelyjaksot ovat täysin synkronoituja sekä ajassa että tilassa. Tulo- ja ulostulossa olevat anturit havaitsevat identtiset siniaallot.

Coriolis-joukkojen osallistuminen: Kun neste tai kaasu alkaa virrata värähtelevien putkien läpi suurella nopeudella, liikkuvat nestehiukkaset yrittävät hitaudesta johtuen vastustaa putkien jaksottaista värähtelyä. Tulopuolella neste vastustaa työntämistä pois värähtelykeskuksesta; ulostulopuolella, se ei vedä takaisin. Tämä vuorovaikutusvoima tunnetaan fysiikassa nimellä "Coriolis-voima".

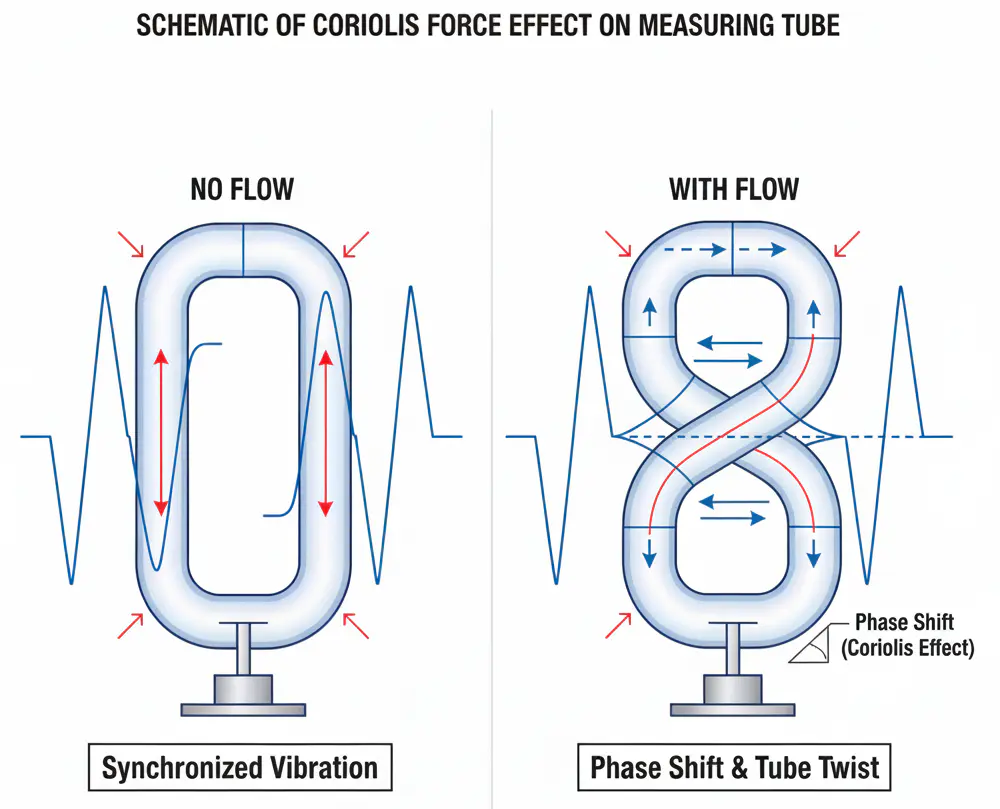

Mekaaninen muodonmuutos ja vääntyminen: Coriolis-voima vaikuttaa vastakkaisiin suuntiin putken tulo- ja ulostulopuoliskoihin, jolloin putkessa tapahtuu hienovarainen "kiertyminen" tai "muodonmuutos", joka on näkymätön paljaalla silmällä. Tämä mekaaninen kiertyminen on suoraan verrannollinen massavirtausnopeuteen – mitä enemmän massaa liikkuu läpi, sitä suurempi voima ja sitä merkittävämpi kierre.

Vaihesiirtomuunnos ja tietojen purku: Tämä muodonmuutos häiritsee synkronointia putken kahden pään välillä. Tulo- ja ulostulopäihin asennetut anturit sieppaavat "Phase Shift" (aikaviive) kahden tärinäsignaalin välillä. Korkean suorituskyvyn digitaalisen signaalinkäsittelyn (DSP) sirujen avulla järjestelmä muuntaa tämän mikrosekunnin aikaeron välittömästi erittäin tarkiksi massavirtalukemiksi, samalla kun se laskee tiheyden luonnollisen taajuuden muutoksesta.

Mitkä ovat Coriolis-virtausmittareiden merkittävät edut?

syy Coriolis virtausmittarit ovat korvanneet perinteiset monissa huippuluokan teollisissa skenaarioissa, mikä johtuu lähes tinkimättömien teknisten etujen yhdistelmästä:

Verraton mittaustarkkuus ja toistettavuus: Nykyaikaiset Coriolis-mittarit voivat tarjota massan mittaustarkkuuden jopa ±0,1 % tai jopa ±0,05 %. Tämä tarkkuus on kriittinen säilytysoikeuden siirrossa, jossa jopa 0,5 %:n virhe voi johtaa miljoonien dollarien tappioihin vuoden aikana. Korkea toistettavuus varmistaa, että valmistusprosessi pysyy yhtenäisenä erästä toiseen.

Ylivoimainen tärinä- ja ympäristönkestävyys: Laitteen sisäinen toimintataajuus asetetaan tyypillisesti tarkalleen 400 Hz:n tuntumaan. Tämä korkeataajuinen toiminta toimii luonnollisena "suodattimena", jolloin laite voi erottaa oman mittaussignaalinsa teollisuusympäristöissä yleisestä matalataajuisesta mekaanisesta kohinasta, kuten suurten pumppuyksiköiden, teollisuuskompressorien tai laivojen päämoottoreiden pauhusta. Tämä varmistaa erittäin korkean lukuvakauden jopa "meluisimmissa" kasviolosuhteissa.

Yksinkertaistettu suunnittelutoteutus ja lyhyt elinkaarihuolto:

• Ei suoran putken vaatimuksia: Toisin kuin turbiini- tai ultraäänimittarit, jotka vaativat 10-20 halkaisijaltaan suoraa putkea virtausprofiilien vakauttamiseksi, Coriolis-mittari on virtausprofiilista riippumaton. Ahtaissa tiloissa, kuten offshore-lautoilla tai laivahyteissä, tämä säästää valtavia määriä tilaa ja suunnittelukustannuksia.
• Ei liikkuvia osia streamissa: Laakerit eivät kuluisi eikä roottori tukkeutuisi. Tämä johtaa uskomattoman alhaisiin kokonaiskustannuksiin (TCO) ja kriittisen infrastruktuurin korkeaan käyttöaikaan.

"Digitaalinen anturi", jossa on moniparametrinen integrointi: Yksi Coriolis-mittari tarjoaa "kolminaisuuden" tietoja: massavirtaus, tiheys ja lämpötila. Integroimalla nämä arvot mittari voi myös tulostaa tilavuusvirtauksen ja pitoisuuden, mikä tehokkaasti korvaa kolme erillistä laitetta yhdellä digitaalisella solmulla.

VNER AC-, AG- ja AH-sarjat: Erikoisratkaisut teollisiin haasteisiin

Vastatakseen nykyaikaisen teollisuuden monipuolisiin ja usein äärimmäisiin vaatimuksiin VNER on kehittänyt kolme erikoistunutta Coriolis-massavirtausmittarisarjaa, joista jokainen on suunniteltu tiettyihin käyttöympäristöihin ja säädösstandardeihin.

1. AC-sarjan Coriolis-massavirtausmittari: Monipuolisten teollisuussovellusten lippulaiva

The AC-sarjan Coriolis-massavirtausmittari edustaa VNERin lippulaivateknologian huippua, joka on suunniteltu toimimaan monipuolisena "työhevosena" korkean tarkkuuden massavirtauksen ja tiheyden mittaamiseen kaikilla teollisuuden aloilla.

• Tekninen huippuosaaminen ja signaalin eheys : A-sarjan täysdigitaalisen lähetinalustan tehona se hyödyntää edistynyttä digitaalista signaalinkäsittelyä (DSP) käsitelläkseen erittäin alhaisen virtauksen signaaleja helposti. Integroitu MFD™ (Multi-Frequency Drive) teknologia tarjoaa poikkeuksellisen vakauden jopa mukana kulkeutuneen kaasun tai kaasu-neste kaksivaiheisissa olosuhteissa, jotka tyypillisesti aiheuttavat perinteisten mittarien epäonnistumisen.

• Äärimmäiset tekniset tiedot : Sen massavirtaustarkkuus on jopa ±0,05 % ja kestää käyttöpaineita jopa 15,0 MPa . Sen lämmönkestävyys on vertaansa vailla, ja mallit voivat toimia kryogeenisillä vyöhykkeillä -196 °C tai äärimmäisessä kuumuudessa jopa 380 °C .

• Tärkeimmät sovellukset : Se on suositeltu valinta tarkkoihin kemikaalien annosteluihin, hiilivetyjen sekoitukseen jalostamoissa ja korkeapaineisiin kemikaalien ruiskutusalustaihin vaativissa offshore-ympäristöissä.



2. AG:n CNG/LNG-erityinen Coriolis-massavirtausmittari: Tarkoitettu CNG- ja LNG-tankkaukseen

The AG CNG/LNG erikoistunut Coriolis-massavirtausmittari on pitkälle erikoistunut linja, joka on suunniteltu erityisesti maakaasun arvoketjuun, ja se keskittyy paineistetun maakaasun (CNG) ja nesteytetyn maakaasun (LNG) varastonsiirron ainutlaatuisiin haasteisiin.

• Korkeapaineinen ja kryogeeninen kestävyys : AG CNG015 -malli on rakennettu kestämään ajoneuvojen polttoaineen täyttöön liittyvät äärimmäiset paineet. 40,0 MPa . Sitä vastoin LNG-mallit on optimoitu nestemäisen metaanin kryogeeniseen todellisuuteen säilyttäen rakenteellisen eheyden -196 °C vuotojen ja epätarkkuuksien estämiseksi.

• Älykkäät algoritmit kaasun mittaamiseen : Sisältää omaisuuden A-GAS™-algoritmi Tämä sarja tarjoaa erittäin korkean taajuuden resoluution eliminoimaan virheet, jotka tyypillisesti johtuvat alhaisesta kaasutiheydestä ja suuresta virtausnopeudesta. Tämä varmistaa sertifioidun erän tankkaustarkkuuden ±0,50 % .

• Tärkeimmät sovellukset : Välttämätön CNG-annostelijoille vähittäismyyntiasemilla, laajamittainen nesteytetyn maakaasun alusten tankkaukseen ja perävaunujen purkamiseen virtuaalisilla putkistosatelliittiasemilla.



3. AH Hygienic Coriolis -massavirtausmittari: Hygieenisten ja aseptisten prosessien standardi

The AH Hygienic Coriolis -massavirtausmittari on omistettu saniteettimaailmalle, jossa puhtaus ja tarkkuus ovat yhtä tärkeitä. Se on räätälöity elintarvike-, juoma-, meijeri- ja lääketeollisuudelle.

• Aseptinen suunnittelu : Anturissa on itsestään tyhjentyvä, kuollut alue vapaa virtausreitti, joka eliminoi bakteerien kasvun riskin. Kastuneet osat kiillotetaan standardin mukaan Ra 0,8 μm , korkeakiillotusaineella Ra 0,38 μm vaihtoehto herkimmille farmaseuttisille nesteille. Se on täysin CIP/SIP-yhteensopiva , mikä tarkoittaa, että se voi läpikäydä toistuvia korkean lämpötilan sterilointijaksoja ilman, että tarkkuus muuttuu.

• Materiaalien ja vaatimustenmukaisuuden eheys : Kaikki kostutetut komponentit on valmistettu SS316/SS316L:stä ja ovat täysin yhteensopivia ASME BPE ja muut maailmanlaajuiset terveysstandardit takaavat korkeimman tuoteturvallisuuden.

• Tärkeimmät sovellukset : Kriittinen rasvan standardoinnille maidonkäsittelyssä, tarkan ainesosien annostelun kannalta panimoissa ja puskurin valmistuksessa lääketeollisuudessa, jossa jäljitettävät erät ovat pakollisia.



Valtavirran virtausmittaustekniikoiden vertailutaulukko

Mitä nesteitä Coriolis-mittari voi mitata?

Teollisuus pitää Coriolis-virtausmittaria "universaalina toimijana". Sen vankka sopeutumiskyky tarkoittaa, että niin kauan kuin mittausputken materiaali – 316L ruostumattomasta teräksestä Hastelloy C22:een tai titaaniin – on yhteensopiva väliaineen syövyttävyyden kanssa, se kestää lähes kaikki olosuhteet:

Erittäin monimutkainen nesteenkäsittely: Se on erinomainen mittaamaan korkeaviskositeettisia polymeerejä, jotka tarttuvat turbiinimittariin, kaivoslietteitä, joilla on ei-newtonilaiset nesteominaisuudet, ja hankaavia suspensioita. Lääkealalla sen "täysin valuva" suunnittelu tukee Clean-in-Place (CIP)- ja SIP-sterilisaatiota, mikä varmistaa, ettei erien välillä tapahdu ristikontaminaatiota.

Erittäin tarkka teollisuuskaasun mittaus: Kaasut ovat erittäin puristuvia, mikä tekee tilavuusmittauksesta painajaisen. Coriolis-mittari jättää paineenvaihtelut huomioimatta ja mittaa kaasumolekyylit suoraan. Tämä tekee siitä parhaan vaihtoehdon korkeapaineiseen maakaasun varastointisiirtoon, vedyn tankkausasemiin ja teolliseen puhtaan kaasun jakeluun.

Kaksivaiheisen virtauksen haasteet ja rajat: Historiallisesti "etanan virtaus" tai korkea kaasun kulkeutuminen sai Coriolis-mittarit pysähtymään. Kuitenkin seuraavan sukupolven mittareissa käytetään "Multi-Frequency Drive" ja kehittyneitä DSP-algoritmeja tärinän ylläpitämiseksi, vaikka neste on sekainen öljyn, veden ja kaasun sekoitus. Tämä on läpimurto öljy- ja kaasuteollisuudelle, erityisesti kaivonpäiden valvonnassa, jossa erotinlaitteiden asentaminen on liian kallista.

Usein kysyttyjä kysymyksiä Coriolis-virtausmittareista

1: Miksi Coriolis-mittari on muita tyyppejä kalliimpi? A1: Alkukustannukset ovat korkeammat johtuen värähtelevien putkien monimutkaisesta valmistuksesta ja kehittyneestä elektroniikasta, jota tarvitaan mikrosekunnin signaalinkäsittelyyn. Kuitenkin, kun otetaan huomioon suorien putkien puute, lämpötila-/painelähettimien poistaminen ja huoltovapaa suunnittelu, "kokonaiskustannukset" ovat usein alhaisemmat 5 vuoden aikana.

2: Onko mittarin suunnalla merkitystä asennuksen aikana? A2: Kyllä. Nestesovelluksissa "putket alas" -asentoa suositellaan ilmakuplien jäämisen estämiseksi. Kaasusovelluksissa "putket ylös" on parasta mahdollistaa kondensoituneen kosteuden valumisen pois. Sivukiinnitystä käytetään itsetyhjentyville lietteille.

3: Voiko Coriolis-mittari vaurioitua johdossa olevasta ilmasta? A3: Yleensä ei. Vaikka ilma saattaa aiheuttaa tilapäisen "mittausvirheen" tai "kohinan" signaaliin, se ei vaurioita mittaria mekaanisesti. Elektroniikka on suunniteltu palauttamaan signaali heti, kun nestevirtaus palaa normaaliksi.

4: Onko näille mittareille asetettu maksimiviskositeettiraja? A4: Coriolis-ilmiön fysiikalla ei ole teoreettista rajoitusta. Käytännössä rajan määrää kuitenkin painehäviö. Erittäin viskoosit nesteet vaativat enemmän pumpun painetta liikkuakseen mittarin kaarevien putkien läpi.

5: Kuinka usein minun on kalibroitava Coriolis-mittari uudelleen? A5: Koska ei ole liikkuvia osia kuluvia, "nollapiste" on uskomattoman vakaa. Monet teollisuudenalat kalibroivat uudelleen vain 2–5 vuoden välein tai aina kun säädökset niin vaativat. Jos mittari ei ole alttiina äärimmäiselle korroosiolle tai eroosiolle, sen kalibrointikerroin pysyy huomattavan vakiona.

Perimmäisenä ratkaisuna korkean tarkkuuden mittauksiin nykyaikaisessa teollisuudessa, laajalle levinnyt käyttöönotto Coriolis-massavirtausmittari merkitsee täydellistä harppausta "raakatilavuusmittauksen aikakaudesta" "tarkan massanhallinnan aikakauteen". Tarjoamalla yhden, luotettavan ja usean parametrin tietolähteen, se antaa insinööreille mahdollisuuden optimoida prosessejaan ennennäkemättömällä tarkkuudella. Olipa kyseessä virvoitusjuoman tarkan makuprofiilin varmistaminen tai miljoonien gallonoiden LNG:n säilytyssiirto, Coriolis-mittari on nestedynamiikan maailman luotettavin vartija. Tunnistusteknologian ja laskentatehon jatkuvan iteroinnin myötä tällä älykkäällä laitteella on epäilemättä korvaamaton rooli tulevaisuuden vihreissä tehtaissa ja globaalissa energiamuutoksessa.
