Yhdeksän piilotettua asennusvirhettä, jotka vaarantavat virtauksen tarkkuuden

Oletko koskaan kohdannut epätarkkoja lukemia, vaikeaa huoltoa tai täydellistä vikaa virtausmittarin asennuksen aikana?

Useimmissa tapauksissa ongelma ei piile itse instrumentissa, vaan asennusyksityiskohdista, jotka jäävät usein huomiotta.
Riittämättömät suorat putkilinjat sähkömagneettisille virtausmittareille, väärin sijoitetut suodattimet vaihtelevan pinta-alan mittareille tai painehanat, jotka on asennettu alaspäin kiilavirtausmittareihin – kaikki nämä pienet virheet voivat johtaa merkittäviin järjestelmän toimintahäiriöihin.
Tässä artikkelissa on yhteenveto yhdeksästä yleisimmistä virtausmittarisovelluksissa esiintyvistä asennusongelmista, mikä auttaa sinua välttämään nämä sudenkuopat heti lähteestä alkaen.

01. Väärä asennusasento tai riittämätön suoran putken pituus (sähkömagneettinen virtausmittari)

• Tarkan mittauksen varmistamiseksi virtausmittarin on aina toimittava täyden putken tilassa.

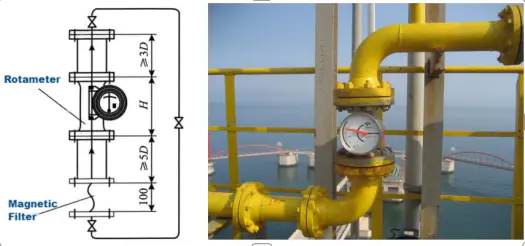

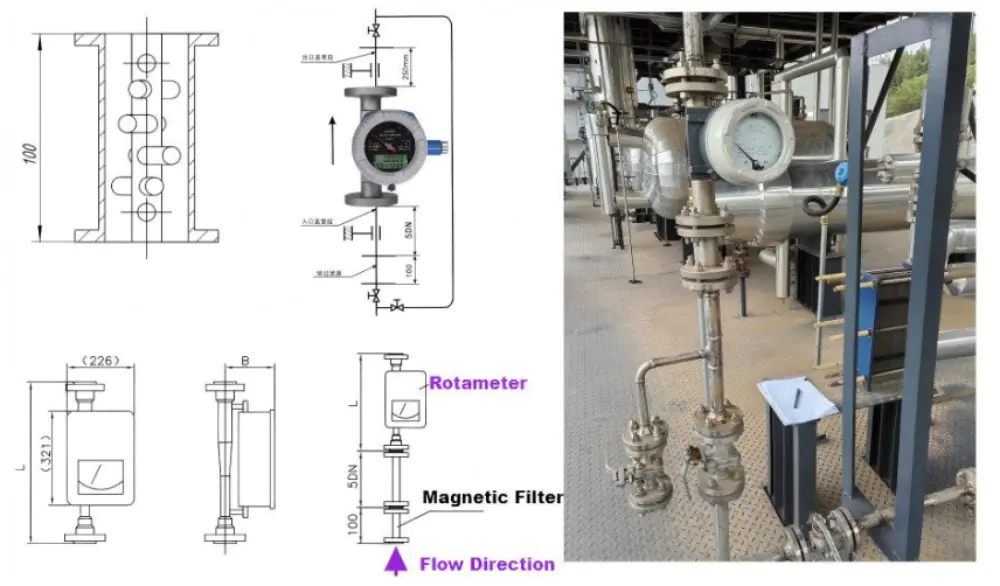

02. Magneettisuodattimen (muuttuvan alueen virtausmittari) virheellinen asennus

• Tuloaukon suora virtaus tulee mitata magneettisuodattimen jälkeen, ei ennen sitä.

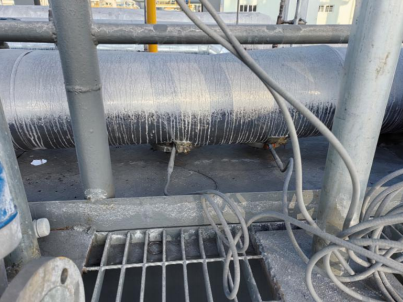

03. Kiilavirtausmittarin virheellinen asennus

• Paineottolaipan asentaminen alaspäin tai liian lähelle tasoa ei jätä tilaa huoltoon ja aiheuttaa sedimentin kertymistä paineaukkoon, mikä johtaa mittausvirheisiin. Varmista aina oikea suunta ja huoltoväli.

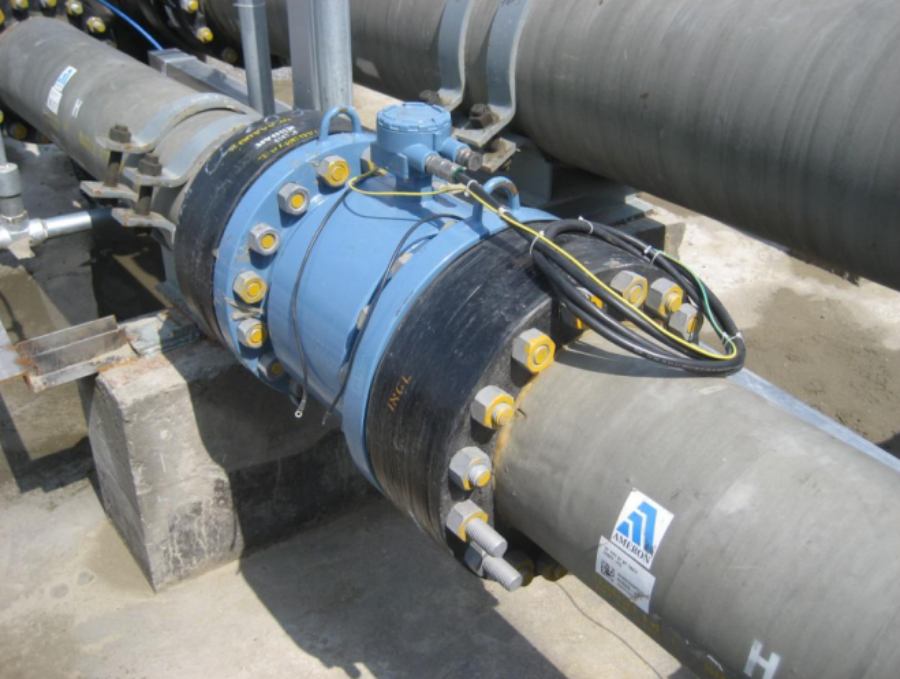

04. Ei-metallisiin putkiin vaadittavat maadoitusrenkaat (sähkömagneettinen virtausmittari)

• Sähkömagneettiset virtausmittarit tulee maadoittaa kunnolla.
• Metalliputkissa voidaan käyttää sisäisiä maadoituselektrodeja.
• Ei-metallisissa tai vuoratuissa metalliputkissa tarvitaan maadoitusrenkaita vakaan signaalin referenssin varmistamiseksi.

05. Ylävirran ja alavirran suoran ajon vaatimukset (muuttuvan alueen virtausmittari)

• Tulo- ja poistoputkien tulee vastata mittarin reiän kokoa.
• Jos asennustila sallii, säilytä vähintään 5D ylävirtaan ja 3D myötävirtaan suorien putkien pituudet.
• Huomautus: Jotkut valmistajat saattavat väittää, että suoraa ajoa ei vaadita. mutta riittävää pituutta suositellaan silti
  optimaalinen tarkkuus.

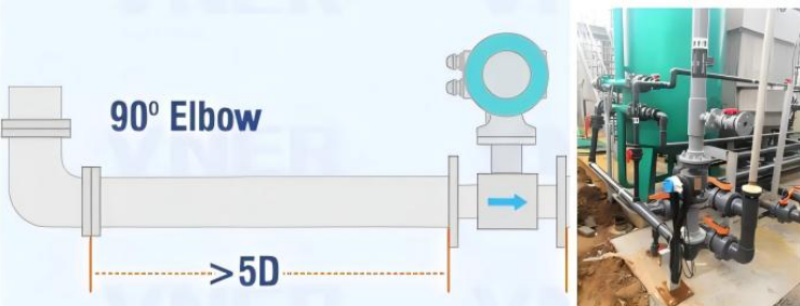

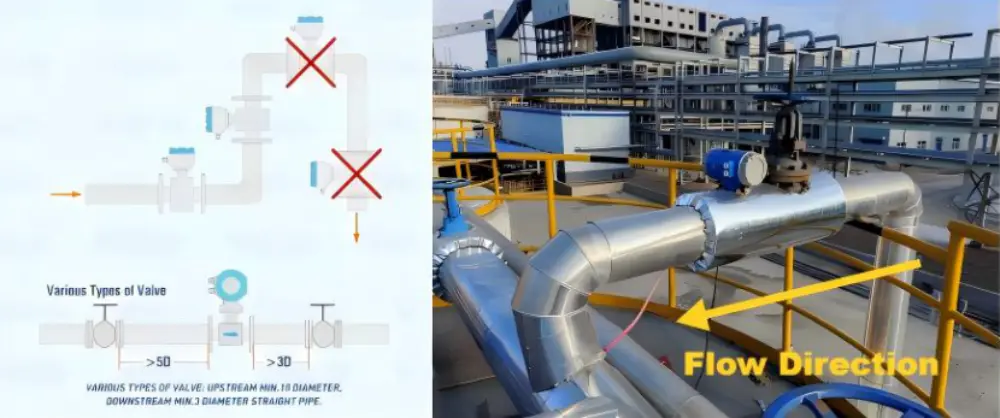

06. Etuvirran ja alavirran suoran ajon vaatimukset (sähkömagneettinen virtausmittari)

• Vältä asentamasta virtausmittaria lähelle virtausta häiritseviä elementtejä, kuten venttiileitä, kulmakappaleita tai ohituslinjoja.
• Aina kun mahdollista, varmista vähintään 10D ylävirtaan ja 5D alavirtaan suoria ajoja ("10D-5D sääntö").
• Säilytä vähintään 5D ylävirtaan ja 3D myötävirtaan saavuttaaksesi vakaat ja tarkat lukemat.

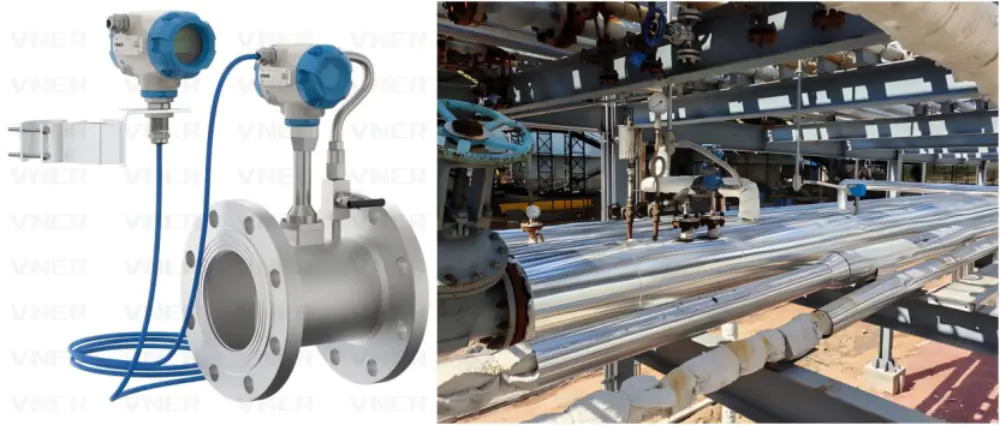

07. Kauko-tyyppinen pyörrevirtausmittari, suositellaan höyryn mittaukseen

• Höyrynmittaukseen ja putkitelineasennuksiin suositellaan etäkäyttöistä (jaettua tyyppiä olevaa) pyörrevirtausmittaria. Tämä kokoonpano mahdollistaa etäluennan ja parametrien asettamisen, pitäen lähettimen poissa korkean lämpötilan vyöhykkeistä (>250 °C) ja tekee siitä sopivan korkeisiin tai vaikeapääsyisiin paikkoihin.
• Kaukosäätimen kaapelin on oltava valmistajan toimittamaa kaksijohtimista suojattua kaapelia, jonka vakiopituus on 5 m (muokattavissa 20 metriin asti).

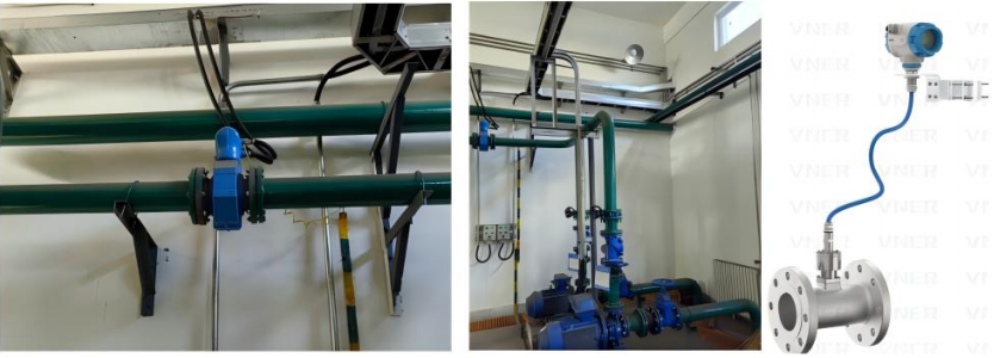

08. Käytä kauko-tyyppisiä instrumentteja vaikeapääsyisiin asennuksiin

• Asennuksiin, jotka sijaitsevat korkealla, kaivannoissa tai putkitelineiden varrella, joissa tarkkailu tai säätö paikan päällä on vaikeaa, suositellaan etäkäyttöisiä instrumentteja turvallisemman ja mukavamman käytön takaamiseksi.

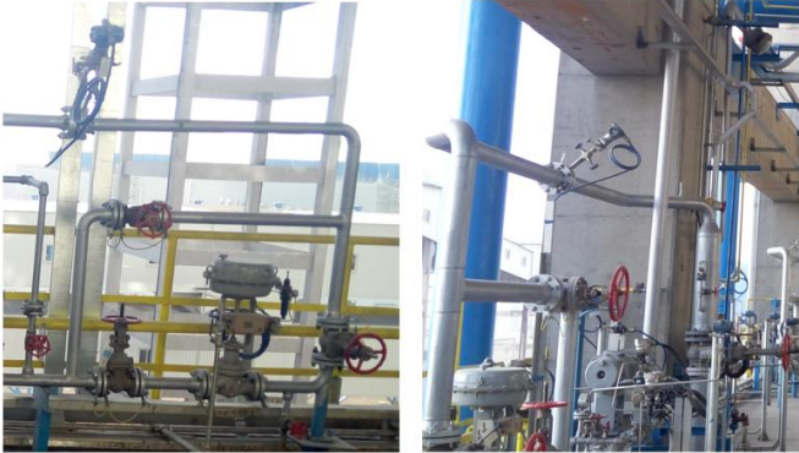

09. Paine-erolähettimien asennusasento (aukon virtausmittari)

• Asennussuunnitelmasta riippuen paine-erolähetin tulee asentaa maanpinnalle tai helposti saavutettavalle alustalle kalibroinnin ja huollon helpottamiseksi.

• Nämä yhdeksän esimerkkiä tuovat esiin yleisimmät virtausmittaussovelluksissa havaitut asennusvirheet. Ymmärtämällä nämä tiedot ja käsittelemällä niitä asennuksen aikana voit parantaa luotettavuutta, vähentää seisokkeja ja varmistaa pitkän aikavälin mittaustarkkuuden.
