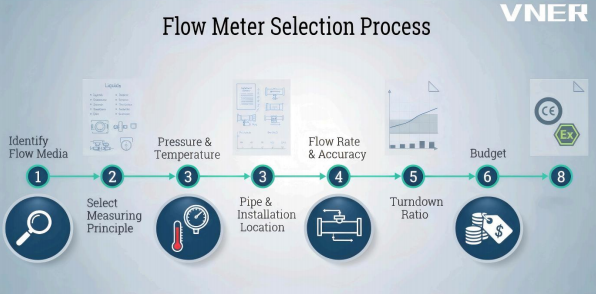

Virtausmittarin valintaprosessi: Sovelluksesta täydelliseen yhteensovitukseen

Oikean virtausmittarin valitseminen ei ole vain mittauslaitteen valintaa, vaan prosessin luotettavuuden, mittaustarkkuuden ja pitkän aikavälin toiminnan tehokkuuden varmistamista.

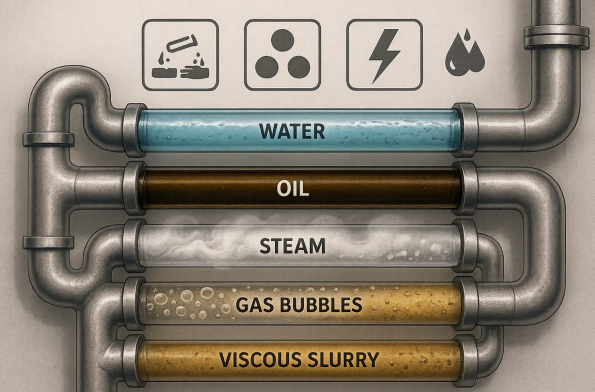

1.Tunnista Flow Media

Prosessivälineen ymmärtäminen on kaiken valinnan perusta.

Selvitä, onko virtausväliaine:

• Nestemäinen , Kaasu , tai Steam
• Syövyttävä , Johtava , tai Ei-johtava
• Monivaiheinen (nestemäinen kiinteä aine/kaasu) tai yksivaiheinen
• Viskoosi , puhdas , tai sisältää suspendoituneita kiintoaineita

Näiden ominaisuuksien tunteminen vaikuttaa sutaiaan siihen, mitkä mittausperiaatteet ovat toteutettavissa.

Esimerkiksi sähkömagneettinen metrit vaativat johtavia nesteitä, kun taas Coriolis mittarit toimivat parhaiten puhtailla, yksivaiheisilla nesteillä.

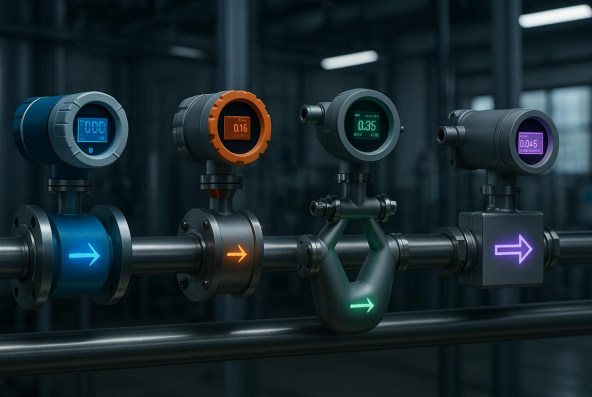

2.Valitse Mittausperiaate

Kun väliaine on määritelty, valitse sopivin mittaustekniikka:

• Sähkömagneettinen virtausmittari (EMF) – Johtaville nesteille, vedelle, kemikaaleille, lietteille.
• Vortex-virtausmittari – Höyrylle, kaasuille ja nesteille, joilla on vakaa virtausprofiili.
• Coriolis-massavirtausmittari – Tarkkaan massavirtauksen ja tiheyden mittaamiseen nesteissä tai kaasuissa.
• Ultraäänivirtausmittari – Suurille putkille tai ei-invasiivisille asennuksille.
• Lämpömassavirtausmittari – Puhtaille kaasuille.
• Mekaaninen virtausmittari (turbiini, positiivinen siirtymä) – Yksinkertaisiin, edullisiin sovelluksiin.

Jokaisella periaatteella on omat etunsa tarkkuus , hinta , asennuksen monimutkaisuus , ja huolto . Oikea yhteensopivuus takaa luotettavan ja pitkäkestoisen toiminnan.

3.Määritä käyttöpaine ja lämpötila

Prosessin paine ja lämpötila määräävät:

• Anturin materiaali (ruostumaton teräs, Hastelloy, PTFE-vuori jne.)
• Tiivisteiden ja tiivisteiden valinta
• Virtausmittarin rungon luokitus (PN/ANSI-luokka)
• Lämpötilan kompensointivaatimukset

Varmista aina, että valitun laitteen paine- ja lämpötilaluokitukset ylittävät järjestelmän maksimikäyttöolosuhteet turvamarginaalien mukaisesti. PED or ASME stjaardit.

4. Arvioi putki- ja asennusolosuhteet

Virtausmittarit toimivat parhaiten oikein asennettuina. Keskeisiä parametreja ovat:

• Putken koko ja suunta (vaaka, pystysuora, täysi putki)
• Ylävirran ja alavirran suorat juoksut vakaan virtausprofiilin varmistamiseksi
• Sijainti venttiileihin, pumppuihin tai kulmakappaleisiin nähden turbulenssin minimoimiseksi
• Asennustila ja saavutettavuus johdotusta, kalibrointia ja huoltoa varten
• Virtalähde (AC/DC) ja Signaalin lähtöasetukset (4–20 mA, pulssi, Modbus, HART jne.)
• Sisäänpääsyn suojaus (IP65, IP67, IP68)
• Vaarallisten alueiden luokitus (Ex ia, Ex d jne.)

Hyvin suunniteltu asennustapa estää huonoista virtausolosuhteista tai sähköhäiriöistä johtuvia mittausvirheitä.

5. Määritä virtausalue ja tarkkuusvaatimukset

Määrittelemällä käyttövirtausnopeus ja vaadittava tarkkuus on ratkaisevan tärkeää.

Määritä:

• Minimi-, normaali- ja enimmäisvirtaukset
• Odotettu prosessin vaihteluväli
• Vaadittu tarkkuus tai toistettavuus (esim. ±0,1 %, ±0,2 %, ±0,5 % ±1,0 %)

Oikea mittarin koko varmistaa, että virtaus pysyy optimaalisen sisällä mittausalue (Reynoldsin luvun vakausalue) , välttää pienivirtauksen epätarkkuudet tai alueen ylittävä saturaatio.

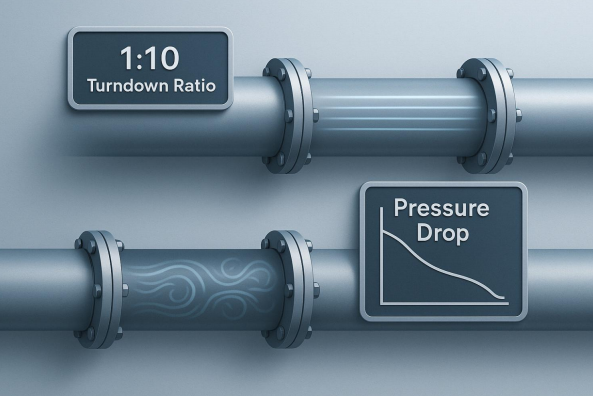

6.Evaluate Huoneen yökuntoon laitto & painehäviö

• Turndown Ratio kuvaa mittausalueen joustavuutta (esim. 1:10, 1:20).
  Korkeampi laskusuhde tarjoaa paremman mukautuvuuden vaihteleviin virtausolosuhteisiin.
• Painehäviö tulee minimoida prosessin tehottomuuden välttämiseksi.
  Tietyt tekniikat, kuten Coriolis ja Vortex saattaa aiheuttaa paineen laskua – tarkista aina, kestääkö prosessi sen.

7. Budjetti ja elinkaarinäkökohdat

Vaikka instrumentin alkuperäinen hinta on tärkeä, kokonaisomistuskustannukset (TCO) kannattaa harkita:

• Ostohinta vs. tarkkuus ja luotettavuus
• Kalibrointi- ja huoltotiheys
• Varaosien saatavuus
• Virrankulutus ja seisokkien hinta

Suuriin projekteihin tasapainotus suorituskykyä , pitkäikäisyys , ja budjetti varmistaa taloudellisen arvon tuotteen koko elinkaaren ajan.

8. Sertifiointi- ja vaatimustenmukaisuusvaatimukset

Virtausmittareiden on oltava asiaankuuluvien kansainvälisten stjaardien ja määräysten mukaisia sovelluksesta ja vientikohteesta riippuen:

• Turvallisuus ja räjähdyssuojattu: IECEx, ATEX, UL
• Sähköyhteensopivuus: CE-EMC, CE-LVD
• Painelaitteet: CE-PED, ASME
• Ruoka ja lääkkeet: FDA, 3A, EHEDG
• Kauppa ja laillinen metrologia: MID (mittauslaitedirektiivi)

Asianmukainen sertifiointi takaa, että instrumentti täyttää maailmanlaajuiset turvallisuus- ja suorituskykystandardit.

Johtopäätös

Järjestelmällinen valintaprosessi varmistaa paitsi teknisen yhteensopivuuden myös pitkän aikavälin vakauden ja säännösten noudattamisen.

Ymmärtämällä keskikokoinen , mittausperiaate , asennusolosuhteet , ja sertifiointitarpeita , insinöörit ja hankintaasiantuntijat voivat saavuttaa optimaaliset tulokset – minimoimalla riskit ja maksimoimalla tehokkuuden.
