Sähkömagneettisen virtausmittarin valinta: kentällä todistettu opas (vuoraukset, elektrodit, johtavuus)

Kenelle tämä on tarkoitettu

Laitosinsinöörit, prosessisuunnittelijat, huolttaiyhmät ja tekniset ostajat, jotka tarvitsevat nopean ja luotettavan tavan määrittää oikea magmeter todellisiin olosuhteisiin.

1) Mikä Magmeter on (ja ei ole)

Sähkömagneettiset virtausmittarit mittaa johtava nesteitä ei kuristuselementtiä ja ei liikkuvia osia . Ne ovat erinomaisia ​​hankaavissa ja syövyttävissä palveluissa ja hallitsevat kunnallista vettä ja jätevettä, kemikaalien siirtoa, kaivoslietteitä ja hygieniaprosesseja (ruoka ja juoma, lääkkeet).

• Vahvuudet: mitätön painehäviö, laaja DN-alue, vakaa tarkkuus, erinomaiset kemialliset/hankausvaihtoehdot.
• Rajoitukset: vaativat vähimmäisjohtavuuden; ei hiilivedyille/erittäin puhtaalle vedelle, ellei käytetä matalan johtavuuden malleja.

Johtavuuden kynnys (μS/cm)

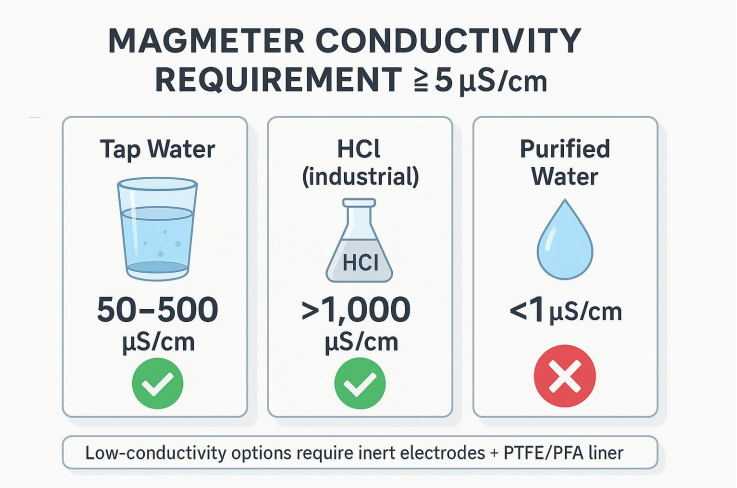

Vakiomagmetrit vaativat ≥ 5 μS/cm . Tyypillisiä referenssejä: Vesijohtovesi: 50–500, HCl (teollinen): >1 000, puhdistettu vesi: <1 → ei sovellu.

Rajatapauksia voi käyttää inertit elektrodit (Pt-Ir/Hastelloy C) kanssa alhainen adsorptio vuoraukset (PTFE/PFA) ; varmista valmistajalta.

2) 3-D-valintamalli

Valinta ei ole yksittäinen parametri. Käytä a Kolmiulotteinen päätös:

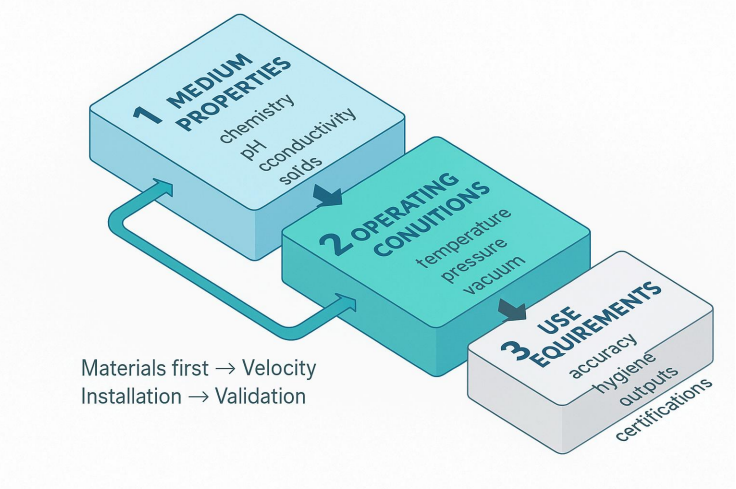

Keskikokoiset ominaisuudet → Käyttöolosuhteet → Käyttövaatimukset

Käytäimmat viat (vuorauksen hyökkäys, elektrodivika, suuret virheet) juontavat juurensa epätäydellisiin keskitietoihin tai yhteensopimattomiin materiaaleihin.

3) Vaihe 1 – Keskitason profiilin luominen (ei-neuvoteltavissa olevat tiedot)

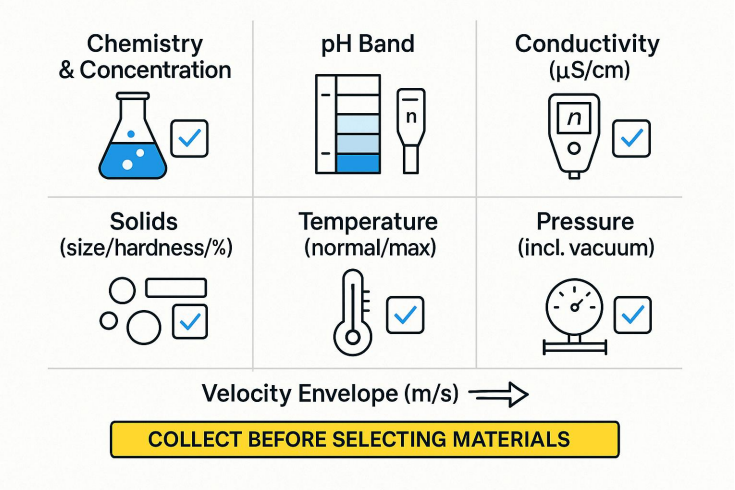

Kerää tämä ennen materiaalien valitsemista:

• Kemia ja keskittyminen: sisältävät hiven-ioneja (F-/Cl-) ja hapettimia.
• pH-alue: vahva happo (<2), heikko happo (2-6), neutraali (6-8), heikko alkali (8-12), vahva alkali (>12).
• Johtavuus: vahvista ≥ 5 μS/cm ellei käytä heikosti johtavia vaihtoehtoja.
• Kiintoaineet: koko / kovuus / tilavuus %. Kvartsi tai ≥1 mm → kulutusta kestävät vuoraukset.
• Lämpötila: normaalit ja äärimmäiset (CIP/SIP, auringon lämmittämät ajot).
• Paine: positiivinen ja tyhjiö (vuoraukset voivat romahtaa, jos niitä ei ole luokiteltu).
• Nopeuskuori: suunnitella 1-3 m/s (siisti palvelu). <0,5 m/s kerrostumat; >5 m/s eroosio/melu (hiomakäyttö usein 2-4 m/s).

4) Vaihe 2 – Valitse vuoraus (korroosio ja lämpötila ensin)

Prioriteetti: Korroosionkestävyys → Lämpötila → Kulutus → Paine.

Tyhjiö- ja lämpöpyöräily

Määritä tyhjiöluokitus vuoraukset, jos ilmakehän paine on mahdollista. Jos ΔT/ΔT·h on suuri, varmista vuorauksen/elektrodin CTE-yhteensopivuus ja noudata tuotteen T–P-arvokäyrä.

5) Vaihe 3 – sovita elektrodit kemiaan (ja vuoraukseen)

Nopeat vihjeet

• Valkaisuaine (NaOCl) → PTFE/PFA Hastelloy C / Titaani.
• HCl ilman F⁻ → PTFE/PFA tantaalia / Hastelloy C.
• HCl, jossa on F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (vältä Ta).
• Kuuma/vahva NaOH → PTFE/PFA Hastelloy C (316L vain miedolle/kylmälle emäksiselle).
• Hiomaliete → Polyuretaani/Keraami vuoraus vankat elektrodit; kokoa varten 2-4m/s .

6) Velocityn koko (ei painehäviölle)

Magmetrit lisäävät merkityksettömän päähäviön. Mittakaa mittari niin normaali toimintanopeus laskeutuu kohdekaistalle.

• Puhtaat nesteet: 1-3m/s (hiljainen, vakaa, vähäinen likaantumisaste).
• Hioma: 2–4 m/s itsepuhdistuvaan; korkkihuiput eroosion rajoittamiseksi.
• Alhainen johtavuus: hieman suurempi nopeus voi parantaa SNR:ää.
• Erittäin pienet virtaukset: harkita vähentäminen (vähentimet) tavoitenopeuden saavuttamiseksi.

Esimerkki yhden minuutin mittauksesta

Annettu 20 m³/h DN50:ssä (ID ≈ 52,5 mm):

Pinta-ala A = π·(0,0525²)/4 ≈ 0,00217 m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → hiomanauhan sisällä; puhdasta palvelua varten harkitse DN65:tä.

7) Asenna signaalin laatua varten

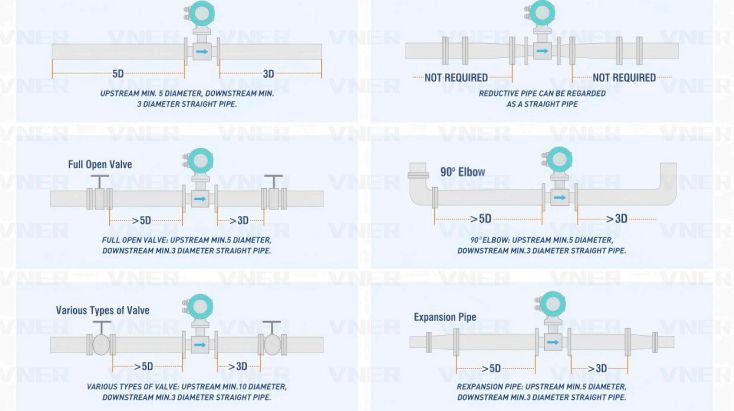

• Suorat juoksut: 5-10D ylävirtaan, 2-3D alavirtaan (enemmän kulmakappaleiden/venttiilien/suunnan jälkeen).
• Suunta: vaakatasossa elektrodeilla kello 3 ja 9; pystysuoraan ylösvirtaus mieluummin.
• Pidä putki täynnä: ota käyttöön tyhjän putken tunnistus; välttää mukana kulkevaa ilmaa.
• Maadoitus: maadoitusrenkaat/elektrodit vakaata referenssiä varten.
• Tiivisteet ja holkit: vuorauksen kanssa yhteensopiva; välttää tunkeutumista poraukseen.
• Likaantumisaineet: mieluummin sileät vuoraukset (PTFE/PFA) ja oikea nopeus

8) Saniteetti (ruoka ja lääke)

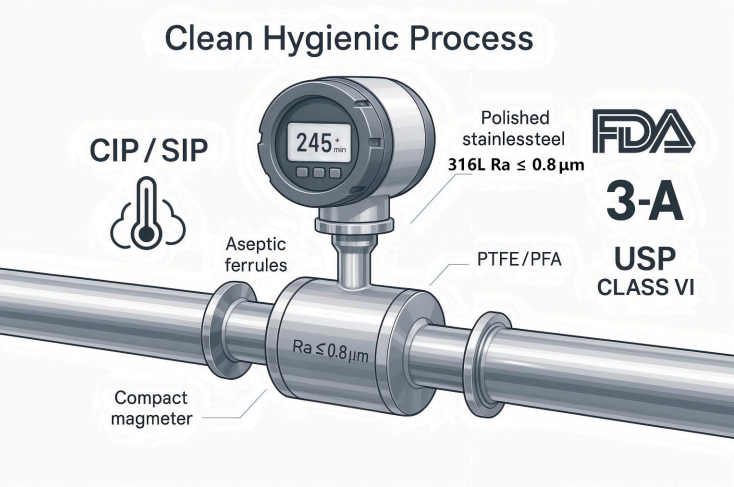

• Kastuneet osat: 316L; PTFE/PFA vuoraukset; kiillotetut elektrodit (esim. Ra ≤ 0,8 μm ; määritä ≤ 0,4 μm tarvittaessa).
• Liitännät: Tri-Clamp, DIN11851, aseptiset holkit; määrittää pinnan viimeistelyn.
• CIP/SIP: tarkista pesuaine- ja höyryrajat (aika/lämpötila).
• Vaatimustenmukaisuus: FDA/3-A/USP Class VI/materiaalin jäljitettävyys; saumattomat vuorausmallit jumiutumisen välttämiseksi.

9) Pikavalintamatriisi (aloituskohdat - tarkista tietolomake)

• Kunnallinen vesi/jätevesi → Liner: Kumi / ETFE / PTFE; Elektrodi: 316L (päivitä HastelloyC:hen vahvoille hapettimille).
• 30 % HCl (kemiallinen) → PTFE/PFA HastelloyB/C / tantaali (tee ei käytä 316L).
• 20 % NaOH (kemiallinen) → FEP/PTFE HastelloyC (316L <10 % ja viileä).
• Neutraali kaivosliete → polyuretaani or Keramiikka kovametallielektrodit ; 2-4m/s ; pystyasennus.
• Hapan liuotusliete → Keramiikka Tantaali (seuraa pH:ta; vältä F⁻:ta Ta:n kanssa).
• Teollisuuden orgaaninen jätevesi (esim. etanoli) → FEP/PTFE HastelloyC ; vahvista räjähdyssuojaus.
• Valkaisuaineen annostelu → PTFE/PFA HastelloyC/Titaani.
• Kuuman kattilan lisäys (100–150 °C) → PFA/Keraami Titaani ; eristää; varmistaa alhaisen maavastuksen.
• Jäähdytetty suolavesi (CaCl₂, -20…5 °C) → PTFE/FEP Titaani ; vahvistaa vuorauksen sitkeys matalassa lämpötilassa

10) Vahvista ennen ostamista (vältä kalliita yllätyksiä)

• Materiaalien yhteensopivuus: tarkista korroosiotiedot todellisessa pitoisuudessa ja lämpötilassa (tavoite ≤ 0,1 mm/vuosi).
• Lämpötila-painekäyrä: noudata vuorauksen alenemista (esim. PTFE-paineraja korotetussa T:ssä).
• Erikoisehdot: tyhjiöluokitus; lämpökierto (ΔT/h); vuoraus/elektrodi CTE-ottelu.
• Toimittajan kirjautuminen: tarjota täydellinen väline/olosuhteet; pyytää a kuntoraportti . Tee kriittiset kohdat upotuskokeet (esim. 72 tunnin elektrodin liotus).

11) Yleisiä sudenkuoppia ja korjauksia (tuloksineen)

• Epäpuhtauksien jäämien huomioiminen (esim. F⁻ HCl:ssa) → väärä elektrodi; nopea epäonnistuminen.
  Korjaus: koko koostumus sis. hiven ionit; valitse Ta/Hastelloy C/Pt-Ir tarpeen mukaan.

• Aliarvollinen lämpötila/paine → vuorauksen vanheneminen tai pullistuminen.
  Korjaus: valitse ääripäät (esim. max T 10 °C, max P 20 % ); seuraa T-P käyrää.
• Aliarvioi kulumista → vuorauksen nopea kuluminen lietteissä.
  Korjaus: polyuretaani/Ceramic vuoraukset, oikea nopeus/suunta.
• Ostaminen halvimmalla hinnalla → säännölliset vaihdot; korkea seisokkiaika.
  Korjaus: arvioida elinkaarikustannukset (Capex 5 vuoden huolto).

• Puuttuvat saniteettitiedot → viivästys- ja saastumisriskit.
  Korjaus: saumattomat vuoraukset, kiillotetut elektrodit, dokumentoitu vaatimustenmukaisuus.

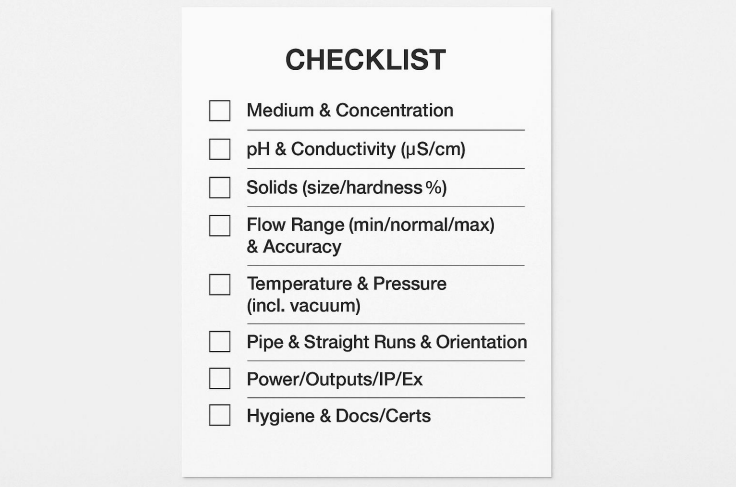

12) RFQ / koon tarkistuslista (liitä kyselyyn)

1. Keskikokoinen ja keskittyvä, pH, johtavuus (μS/cm)
2. Kiintoaineet: koko / kovuus / tilavuus-% (jos on)
3. Virtausalue (min/normaali/max), tarkkuustavoite, haluttu nopeusalue
4. Lämpötila (normaali/max), Paine (max, mikä tahansa tyhjiö )
5. Putken koko/standardi/materiaali, suoratoiminen saatavuus, suunta
6. Teho ja lähdöt (4–20 mA/HART, pulssi, RS-485), IP/ex-suojattu
7. Hygieniatarpeet (pintakäsittely, liitännät, CIP/SIP)
8. Dokumentaatio (kalibrointi, MTR) ja alueelliset sertifioinnit

13) FAQ

Q1. Voivatko magmetrit mitata erittäin puhdasta vettä?

Vain kanssa alhainen johtavuus suunnittelua ja huolellista validointia. Vakioyksiköt vaativat ≥ 5μS/cm.

Q2. Entä jos linjani näkee tyhjiön tai nopeita lämpötilan vaihteluita?

Use tyhjiöluokitus vuoraukset ja tarkista CTE-yhteensopivuus /ΔT rajat.

Q3. Kuinka usein minun pitäisi kalibroida?

Tyypillinen palvelu: vuosittain . Kriittinen säilytys/annostelu: 6 kuukautta tai sivustokäytännön mukaan.

Q4. Miten minimoin lietteiden kulumisen?

Valitse kulutusta kestävät vuoraukset (Polyuretaani/Keraami), säilytä 2-4m/s nopeus, pystysuuntainen ylösvirtaus.

Johtopäätös (Toimiva järjestys)

1. Materiaalit ensin (vuorauksen elektrodit) täydellisestä keskikokoisesta profiilista.
2. Nopeutta vastaava koko (ei painehäviö).
3. Asenna signaalin laatua varten (suorat juoksut, täysi putki, maadoitus).
4. Vahvista T-P-käyrää vastaan, tyhjiö ja lämpökierto.

Tämän tilauksen noudattaminen tekee magmeterin valinnasta toistettavan suunnitteluprosessin, joka takaa tarkkuuden ja alentaa elinkaarikustannuksia.

VNER VE -sarjan EMF - Hygieenisestä raskaaseen käyttöön, täydellinen Magmeter-valikoima

Lyhenteet: CR = kloropreenikumi; PU = polyuretaani; PTFE = polytetrafluorieteeni; FEP = F46; PFA = perfluorialkoksi; ETFE = etyleenitetrafluorieteeni; Pt-Ir = platina-iridium; Ti = titaani; Ta = tantaali.

Toimintakehotus

• Onko sinulla hakemus mielessä? Lähetä meille omasi RFQ / koon tarkistuslista ja we’ll return a material pairing and sizing recommendation.
• Tarvitsetko nopean mielenterveystarkastuksen? Kerro meille väliaine, lämpötila, konsentraatio ja haluttu virtausalue – varmistamme johtavuuden soveltuvuuden yhdessä arkipäivässä.

Tekijä: Shawn Cao — kansainvälisen kaupan johtaja, VNER Electronic Technology
